NTN JELPL-1軸承技術規(guī)格
| 類型 | 軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | A-JEL205-100D1 |
| 軸承座型號 | PL205D1V50 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 端蓋類型 | 開式 |
| 表面涂層 | 黑色氧化物 |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 最大擰緊力矩 | 69磅·英寸 |
| 極限轉速 | 5900轉/分鐘 |
| 重量 | 1.962 lb 0.890 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN JELPL-1軸承尺寸規(guī)格
| 超一流軸承座帶偏心鎖緊套，中心低，JELPL型 - 尺寸 | |
| d | 1 in 25.400 mm |
| J | 4-1/8 in 104.8 mm |
| L | 5.5000 in 139.7 mm |
| A | 1.5000 in 38.1 mm |
| H | 1-5/16 in 33.3 mm |
| H1 | 0.5938 in 15.1 mm |
| H2 | 2.6875 in 68.3 mm |
| N | 0.4375 in 11.1 mm |
| N1 | 0.8125 in 20.6 mm |
| L1 | 1.6563 in 42.1 mm |
| B1 | 1.2205 in 31.000 mm |
| S | 0.2953 in 7.500 mm |
| F | 0.1378 in 3.500 mm |

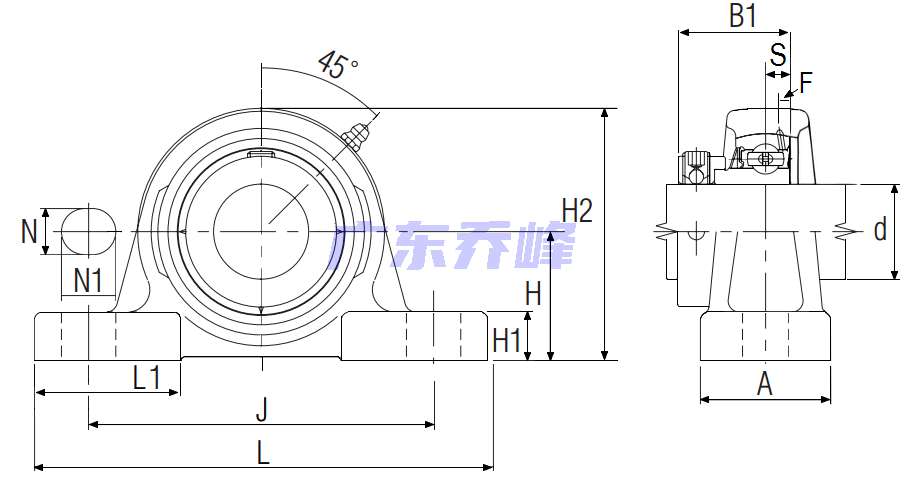

NTN JELPL-1軸承尺寸圖
NTN JELPL-1軸承同尺寸型號
| ARPL-1 | 詳細尺寸，d：25.400mm，h：33.30000mm，b：38.100mm，j：104.800mm，2b：68.300mm，r：139.700mm |
| UCPL-1 | 詳細尺寸，d：25.400mm，h：33.30000mm，b：38.100mm，j：104.800mm，2b：68.300mm，r：139.700mm |
| UELPL-1 | 詳細尺寸，d：25.400mm，h：33.30000mm，b：38.100mm，j：104.800mm，2b：68.300mm，r：139.700mm |
| JELPL-1 | 詳細尺寸，d：25.400mm，h：33.30000mm，b：38.100mm，j：104.800mm，2b：68.300mm，r：139.700mm |
| 共計找到4條記錄 | |
NTN JELPL-1軸承相關配件/適用型號
| A-JEL205-100D1 | 詳細尺寸，d：25.400mm，dD：52.000mm，c：15.000mm，b：31.000mm，r：1.000mm |
