NTN HTA920UADBT/GNP5L軸承代號說明
H
T
A
9
2
0
U
A
D
B
T
/
G
N
P
5
L
HTA：軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
9：尺寸系列：19系列
20：內徑：100 mm
U：Ultage 標準
A：接觸角 30o
DBT：背對背配對， / \ ，可三聯組配，組配方式為 / \ \
/GN：正常預緊
P5L：軸向載荷的外圈外徑公差 P5級
HTA：
軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
9：
尺寸系列：19系列
20：
內徑：100 mm
U：
Ultage 標準
A：
接觸角 30o
DBT：
背對背配對， / \ ，可三聯組配，組配方式為 / \ \
/GN：
正常預緊
P5L：
軸向載荷的外圈外徑公差 P5級
NTN HTA920UADBT/GNP5L軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 7600轉/分鐘 |
| 極限轉速-脂潤滑 | 6100轉/分鐘 |
| 精度 | ISO Class 5 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 附件 | 開式 |
| 重量 | 5.357 lb 2.430 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HTA920UADBT/GNP5L軸承尺寸規格
| 軸向載荷雙聯角接觸球軸承 - HTA型 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.0630 in 27.000 mm |
| 2B | 3.1890 in 81.000 mm |
| d1 | 4.5394 in 115.300 mm |
| D2 | 5.0787 in 129.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| 2a | 3.4488 in 87.600 mm |

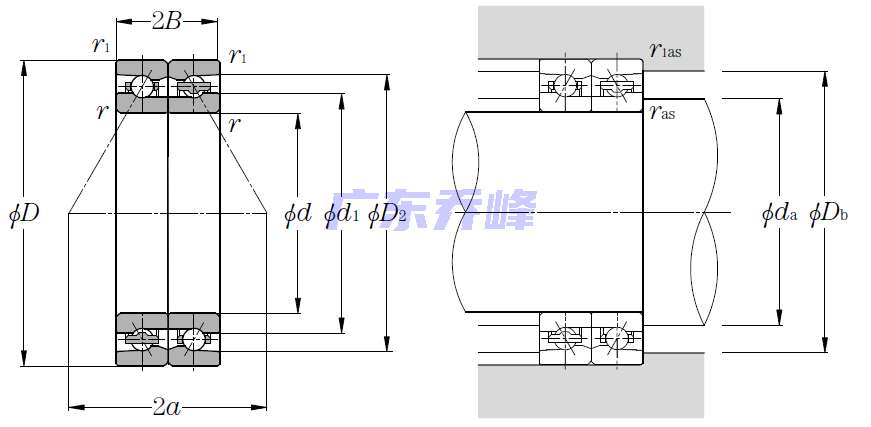

NTN HTA920UADBT/GNP5L軸承尺寸圖
