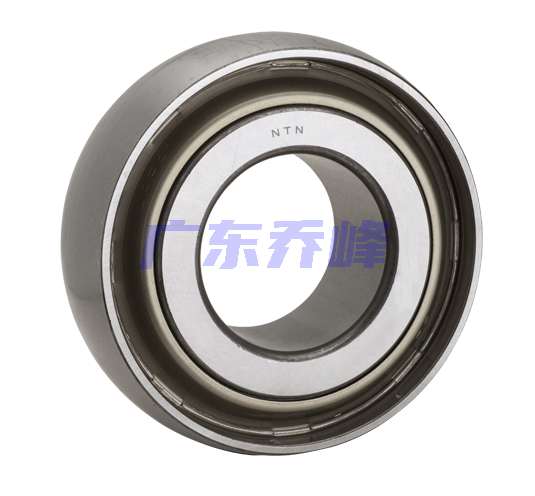

NTN DS209TTR6P軸承技術規格
| 類型 | 徑向滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 4000 lbf 17800 N 17.80 kN |
| 基本額定動載荷 | 6550 lbf 29100 N 29.10 kN |
| 附件 | 雙面密封 |
| 重量 | 2.138 lb 0.970 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DS209TTR6P軸承尺寸規格
| 重型盤式軸承 - 球面外圈，4系列 - 尺寸 | |
| d | 1.5300 in 38.862 mm |
| D | 3.4921 in 88.700 mm |
| C | 1.2500 in 31.750 mm |
| B | 1.6870 in 42.850 mm |
| r | 0.0433 in 1.100 mm |
| F | 0.1260 in 3.200 mm |

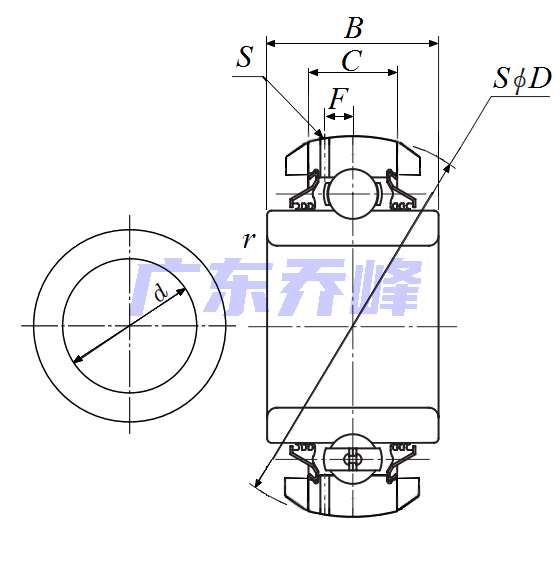

NTN DS209TTR6P軸承尺寸圖
