NTN-SNR CH7007CVQ16J74軸承代號說明
C
H
7
0
0
7
C
V
Q
1
6
J
7
4
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
07：內徑：35 mm
C：接觸角 17o
V：高精度
Q16：三列配對 / / \
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
07：
內徑：35 mm
C：
接觸角 17o
V：
高精度
Q16：
三列配對 / / \
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH7007CVQ16J74軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH7007CVQ16J74軸承尺寸規格
| Triple Row Hybrid Angular Contact Ball Bearing，機床用，Q16系列 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5512 in 14.000 mm |
| 總寬度 | 1.6535 in 42.000 mm |
| r2 | 0.0394 in 1.000 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 1.7008 in 43.200 mm |
| D4 | 2.2165 in 56.300 mm |
| D5 | 1.8110 in 46.000 mm |
| E | 0.1122 in 2.850 mm |
| 接觸角 | 15 o |

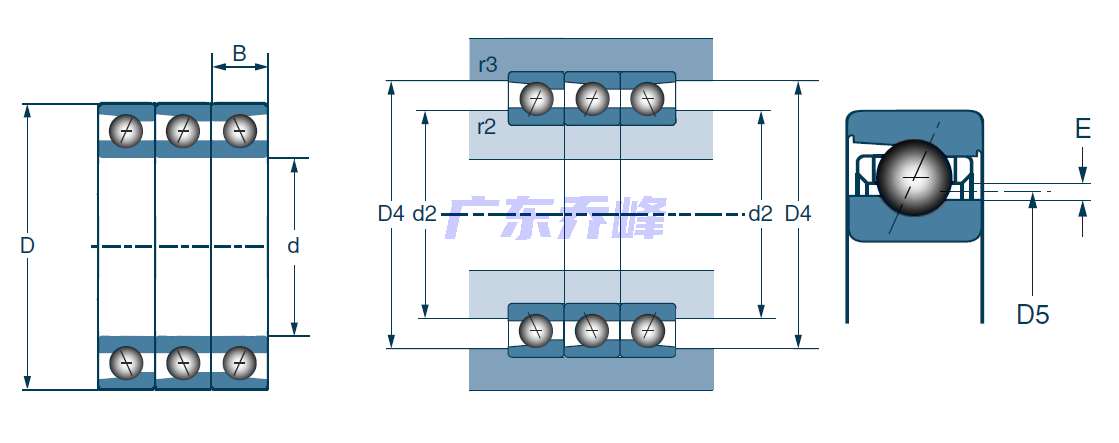

NTN-SNR CH7007CVQ16J74軸承尺寸圖
