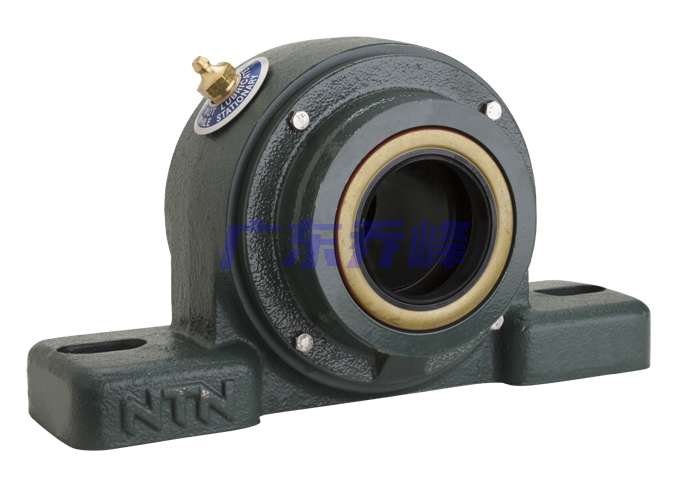

NTN C-SPAW2228-500N1軸承技術規格
| 類型 | 軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 密封圈材質 | 丁腈橡膠 |
| 鎖緊裝置 | 緊定襯套 |
| 軸承型號 | MX-W22228EALLKD1C3 |
| 軸承座型號 | SPA228N1 |
| 緊定襯套型號 | HE2328M1 |
| 殼體材質 | 球墨鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 安裝類型 | 四螺栓 |
| 性能 | 重型 |
| 端蓋類型 | 雙面開式 |
| 基本額定動載荷 | 205000 lbf 912000 N 912.00 kN |
| 基本額定靜載荷 | 227000 lbf 1010000 N 1010.00 kN |
| 極限轉速 | 1100轉/分鐘 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN C-SPAW2228-500N1軸承尺寸規格
| 密封球面法蘭式軸承座單元，鑄造防塵蓋，開式端蓋，SPAW/SPW型 - 尺寸 | |
| d | 5.0000 in 127.000 mm |
| h | 6.0000 in 152.4 mm |
| a | 20.1180 in 511.0 mm |
| b | 4.7240 in 120.0 mm |
| b1 | 5.8660 in 149.0 mm |
| c | 2.0470 in 52.0 mm |
| l | 9.1340 in 232.004 mm |
| m | 16.5625 in 420.7 mm |
| n | 3.3750 in 85.7 mm |
| w | 12.0870 in 307.0 mm |
| u | 1.0240 in 26.0 mm |
| v | 1.5625 in 39.7 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

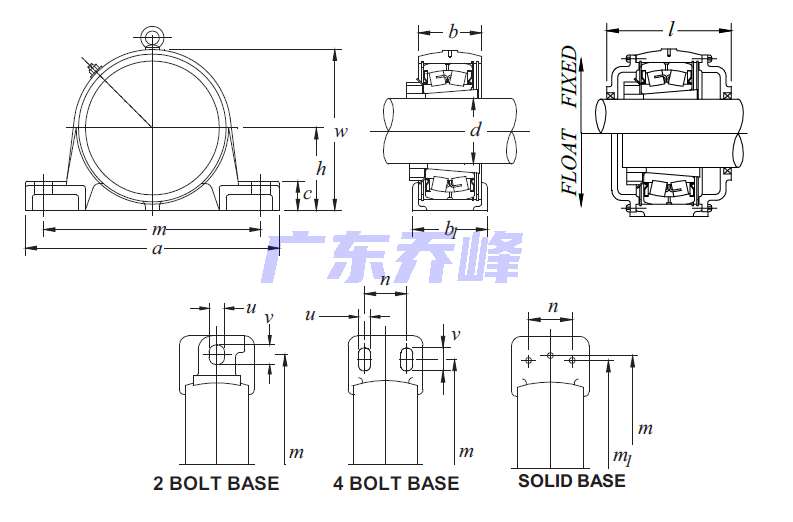

NTN C-SPAW2228-500N1軸承尺寸圖
NTN C-SPAW2228-500N1軸承安裝指南
| 軸向位移 - Min. | 0.043 in |
| 軸向位移 - Max. | 0.055 in |
| 推薦的鎖緊螺母旋轉角度 | 210 o |
| 液壓 - Min. | 3300 lb/in2 |
| 液壓 - Max. | 4550 lb/in2 |
NTN C-SPAW2228-500N1軸承容許荷載
| 容許荷載 | |
| 容許荷載 - P60 | 82500 lb |
| 容許荷載 - P90 | 52000 lb |
| 容許荷載 - P120 | 27500 lb |
| 容許荷載 - P150 | 25500 lb |
| 容許荷載 - P180 | 27500 lb |
NTN C-SPAW2228-500N1軸承同尺寸型號
| C-SPAW2228-500N1 | 詳細尺寸，d：127.000mm，h：152.39999mm，f：511.000mm，2b：149.000mm，r：232.004mm |
| SPAW2228-500N1 | 詳細尺寸，d：127.000mm，h：152.39999mm，f：511.000mm，b：120.000mm，2b：149.000mm |
| CM-SPAW2228-500N1 | 詳細尺寸，d：127.000mm，h：152.39999mm，f：511.000mm，2b：149.000mm，r：218.999mm |
| 共計找到3條記錄 | |
NTN C-SPAW2228-500N1軸承相關配件/適用型號
| MX-W22228EALLKD1C3 | 詳細尺寸，d：140.000mm，dD：250.000mm，b：88.000mm，r：1.500mm |
