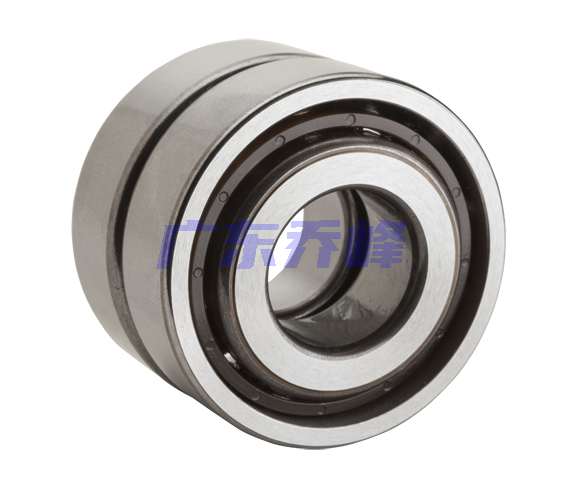

NTN BST25X62-1BDBP4軸承代號說明
B
S
T
2
5
X
6
2
-
1
B
D
B
P
4
BST：Ball Screw Support，即滾珠絲杠支撐
25：公稱內徑：25 mm
X：分隔符
62：外徑：62 mm
-1B：標準預緊
DB：雙列背對背配對
P4：P4級精度
BST：
Ball Screw Support，即滾珠絲杠支撐
25：
公稱內徑：25 mm
X：
分隔符
62：
外徑：62 mm
-1B：
標準預緊
DB：
雙列背對背配對
P4：
P4級精度
NTN BST25X62-1BDBP4軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 精度等級 | ISO Class 4 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 13300 lbf 59000 N 59.00 kN |
| 基本額定動載荷 | 6550 lbf 29200 N 29.20 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST25X62-1BDBP4軸承尺寸規格
| 滾珠絲杠用雙角接觸推力球軸承 - 背對背配對，開式，一排承受軸向載荷 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5906 in 15.000 mm |
| 2B | 1.1811 in 30.000 mm |
| d1 | 1.7480 in 44.400 mm |
| d2 | 1.5827 in 40.200 mm |
| D1 | 2.0315 in 51.600 mm |
| D2 | 2.1929 in 55.700 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

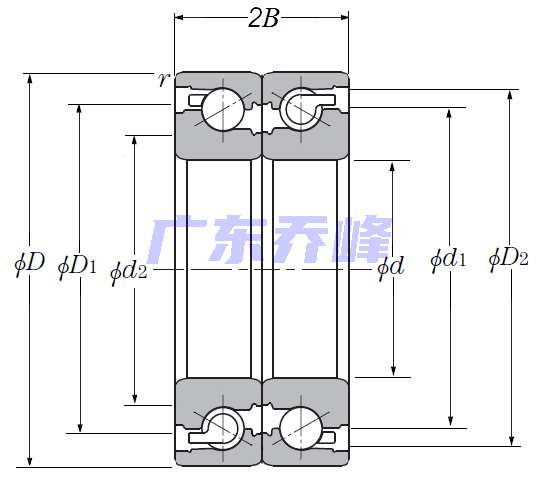

NTN BST25X62-1BDBP4軸承尺寸圖
