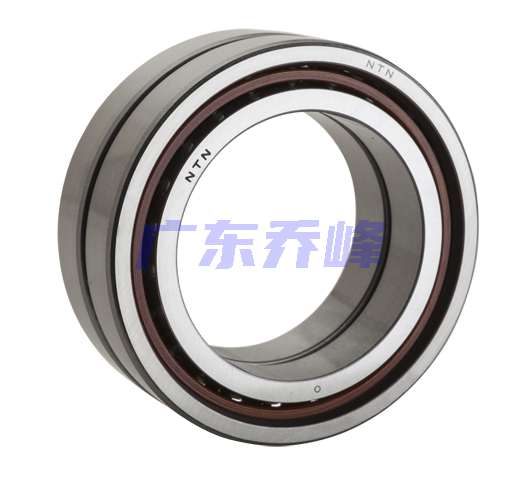

NTN BNT913DTP2軸承代號說明
B
N
T
9
1
3
D
T
P
2
BNT：超高速角接觸球軸承
9：尺寸系列：19系列
13：內徑：65 mm
DT：串聯配對， / /
P2：P2級精度
BNT：
超高速角接觸球軸承
9：
尺寸系列：19系列
13：
內徑：65 mm
DT：
串聯配對， / /
P2：
P2級精度
NTN BNT913DTP2軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 2 |
| 結構 | 雙列 |
| 系數 | 10.9 |
| 附件 | 開式 |
| 重量 | 0.897 lb 0.407 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT913DTP2軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.5118 in 13.000 mm |
| 2B | 1.0236 in 26.000 mm |
| d1 | 2.8780 in 73.100 mm |
| d2 | 2.7598 in 70.100 mm |
| D1 | 3.2244 in 81.900 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 2.7756 in 70.500 mm |
| db min | 2.7362 in 69.500 mm |
| Da max | 3.3268 in 84.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN BNT913DTP2軸承尺寸圖
