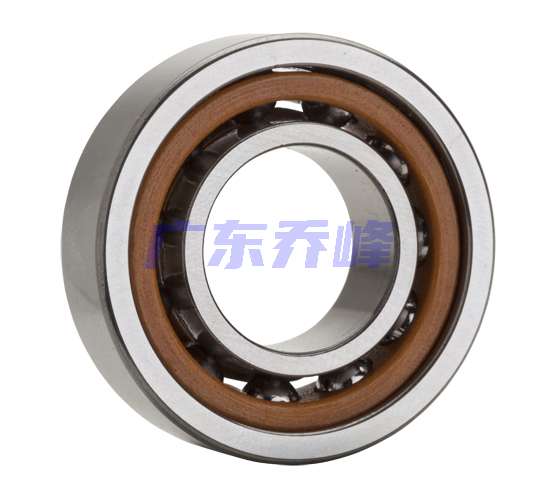

NTN BNT202軸承代號說明
B
N
T
2
0
2
BNT：超高速角接觸球軸承
2：尺寸系列：02系列
02：內徑：15 mm
BNT：
超高速角接觸球軸承
2：
尺寸系列：02系列
02：
內徑：15 mm
NTN BNT202軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 85,400轉/分鐘 |
| 極限轉速-脂潤滑 | 42,600轉/分鐘 |
| 結構 | 單列 |
| 系數 | 8.5 |
| 基本額定靜載荷 | 667 lbf 2970 N 2.97 kN |
| 基本額定動載荷 | 1540 lbf 6850 N 6.85 kN |
| 附件 | 開式 |
| 重量 | 0.093 lb 0.042 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT202軸承尺寸規格
| 電機和車床用單列角接觸球軸承 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.4331 in 11.000 mm |
| d1 | 0.8189 in 20.800 mm |
| d2 | 0.7244 in 18.400 mm |
| D1 | 1.1575 in 29.400 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| a | 0.3504 in 8.900 mm |
| da min | 0.7677 in 19.500 mm |
| db min | 0.6890 in 17.500 mm |
| Da max | 1.2008 in 30.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |
| 雙列寬度 | 0.8661 in 22.000 mm |
| 三列寬度 | 1.2992 in 33.000 mm |
| 四列寬度 | 1.7323 in 44.000 mm |
NTN BNT202軸承尺寸圖
