NTN BNT008DB/GNP2軸承代號說明
B
N
T
0
0
8
D
B
/
G
N
P
2
BNT：超高速角接觸球軸承
0：尺寸系列：10系列
08：內徑：40 mm
DB：背對背配對， / \
/GN：正常預緊
P2：P2級精度
BNT：
超高速角接觸球軸承
0：
尺寸系列：10系列
08：
內徑：40 mm
DB：
背對背配對， / \
/GN：
正常預緊
P2：
P2級精度
NTN BNT008DB/GNP2軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 14000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 2 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 4680 lbf 20800 N 20.80 kN |
| 基本額定動載荷 | 5740 lbf 25500 N 25.50 kN |
| 附件 | 開式 |
| 重量 of Single Row Bearing | 0.408 lb 0.185 kg |
| 重量 | 0.816 lb 0.370 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT008DB/GNP2軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.5906 in 15.000 mm |
| 2B | 1.1811 in 30.000 mm |
| d1 | 1.9213 in 48.800 mm |
| d2 | 1.7992 in 45.700 mm |
| D1 | 2.3386 in 59.400 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 1.7913 in 45.500 mm |
| Da max | 2.4606 in 62.500 mm |
| ras max | 0.0394 in 1.000 mm |

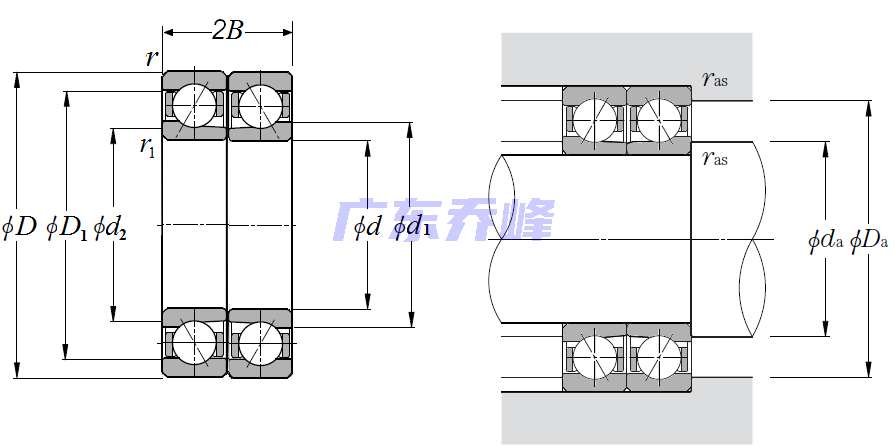

NTN BNT008DB/GNP2軸承尺寸圖
