NTN ASS205-100NR軸承代號說明
A
S
S
2
0
5
-
1
0
0
N
R
ASS：帶緊定螺釘，窄內圈，圓柱外圈
2：系列：輕型承重
05：內徑系列：25 mm 系列
-：內徑分隔符
100：內徑：1 in
NR：帶止動環和止動槽
ASS：
帶緊定螺釘，窄內圈，圓柱外圈
2：
系列：輕型承重
05：
內徑系列：25 mm 系列
-：
內徑分隔符
100：
內徑：1 in
NR：
帶止動環和止動槽
NTN ASS205-100NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.353 lb 0.160 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN ASS205-100NR軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，狹窄內圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 1.0630 in 27.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 10-32 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.3346 in 33.900 mm |
| S1 | 0.7677 in 19.500 mm |
| S | 0.2953 in 7.500 mm |
| a | 0.0937 in 2.380 mm |
| f | 0.0441 in 1.120 mm |
| D1 | 1.9579 in 49.730 mm |
| D2 | 2.2795 in 57.900 mm |

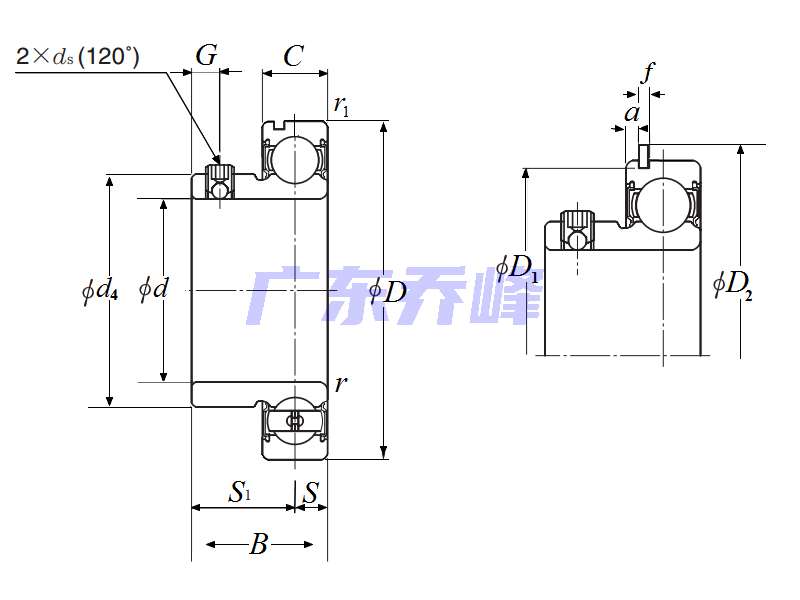

NTN ASS205-100NR軸承尺寸圖
