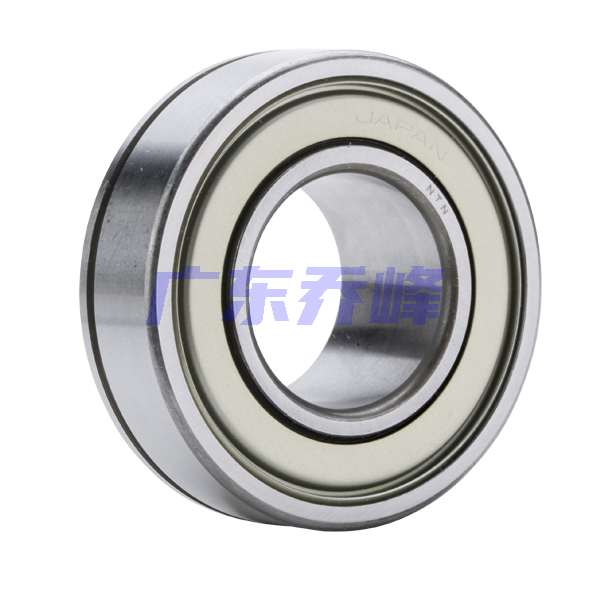

NTN ALS206-104N軸承代號說明
A
L
S
2
0
6
-
1
0
4
N
AL：窄內圈
S：圓柱外圈
2：系列：輕型承重
06：內徑系列：30 mm 系列
-：內徑分隔符
104：內徑：1.25 in
N：帶止動槽
AL：
窄內圈
S：
圓柱外圈
2：
系列：輕型承重
06：
內徑系列：30 mm 系列
-：
內徑分隔符
104：
內徑：1.25 in
N：
帶止動槽
NTN ALS206-104N軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 4900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 無 |
| 潤滑方式 | 不可再潤滑 |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 重量 | 0.143 lb 0.315 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN ALS206-104N軸承尺寸規格
| 外球面軸承 - 圓柱內徑，帶止動環槽 - 尺寸 | |
| d | 1.2500 in 31.750 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.6299 in 16.000 mm |
| B | 0.9370 in 23.800 mm |
| B1 | 1.4055 in 35.700 mm |
| r | 0.0394 in 1.000 mm |
| S | 0.3543 in 9.000 mm |
| r1 | 0.0236 in 0.600 mm |
| b | 0.0807 in 2.050 mm |
| a | 0.1252 in 3.180 mm |
| D1 | 2.3465 in 59.600 mm |

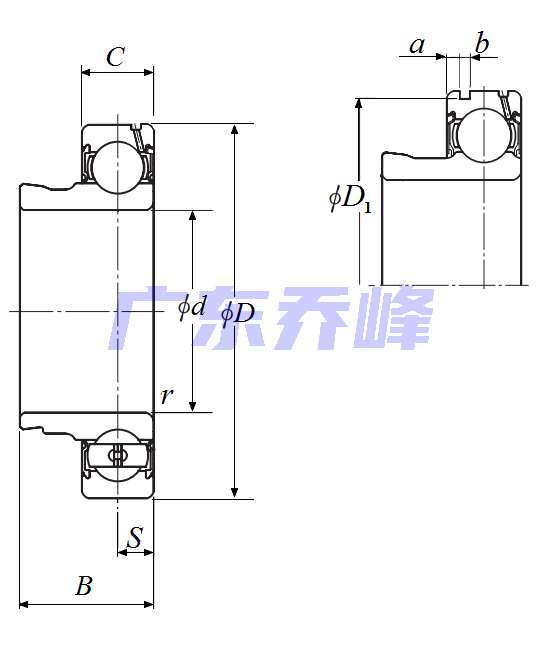

NTN ALS206-104N軸承尺寸圖
