NTN AELPFL206-104軸承技術規格
| 類型 | 雙螺栓法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | AEL206-104 |
| 軸承座型號 | PFL206 |
| 殼體鑄造型式 | 兩片接合式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型 |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 極限轉速 | 4900轉/分鐘 |
| 重量 | 1.300 lb 0.600 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 不可再潤滑 |
NTN AELPFL206-104軸承尺寸規格
| 雙螺栓菱形法蘭式軸承座單元，沖壓鋼外殼，帶偏心鎖緊套，AELPFL型 - 尺寸 | |
| d | 1.2500 in 31.750 mm |
| H | 4.4375 in 113.0 mm |
| L | 3.3125 in 84.0 mm |
| J | 3.5625 in 90.5 mm |
| A | 0.7187 in 18.0 mm |
| A1 | 0.2050 in 5.2 mm |
| N | 0.4375 in 11.0 mm |
| B1 | 1.4055 in 35.700 mm |
| S | 0.3543 in 9.000 mm |
| H1 | 2.7969 in 71.0 mm |

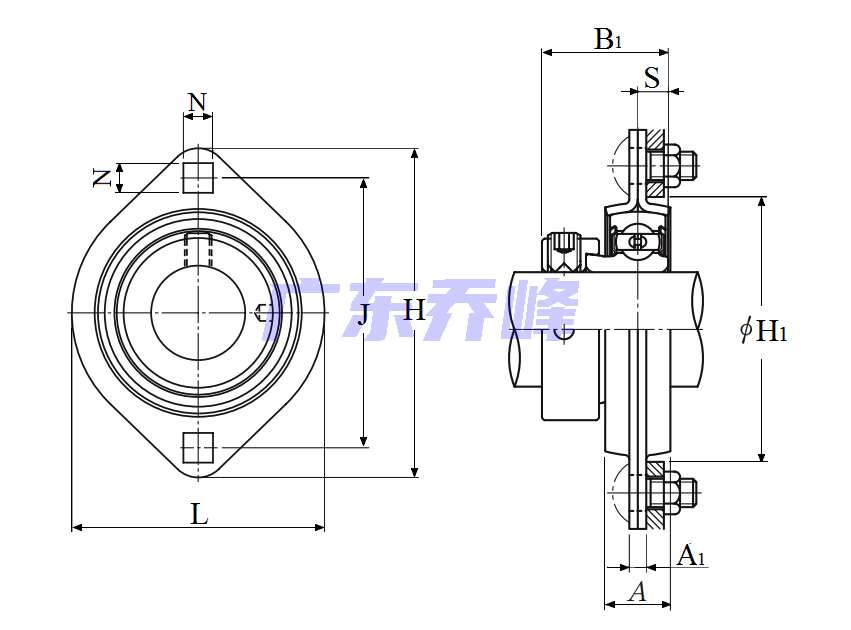

NTN AELPFL206-104軸承尺寸圖
NTN AELPFL206-104軸承同尺寸型號
| AELPFL206-104 | 詳細尺寸，d：31.750mm，h：113.00000mm，b：18.000mm，j：90.500mm，r：84.000mm |
| JELPFL206-104 | 詳細尺寸，d：31.750mm，h：113.00000mm，b：18.000mm，j：90.500mm，r：84.000mm |
| ASPFL206-104 | 詳細尺寸，d：31.750mm，h：113.00000mm，b：18.000mm，j：90.500mm，r：84.000mm |
| JELPF206-104 | 詳細尺寸，d：31.750mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| ASPF206-104 | 詳細尺寸，d：31.750mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| AELPF206-104 | 詳細尺寸，d：31.750mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| 共計找到6條記錄 | |
NTN AELPFL206-104軸承相關配件/適用型號
| AEL206-104 | 詳細尺寸，d：31.750mm，dD：62.000mm，c：16.000mm，b：35.700mm，r：1.000mm |
