NTN A-JEL201-008D1軸承代號說明
A
-
J
E
L
2
0
1
-
0
0
8
D
1
A-：從非鎖定機構側進行潤滑
JEL：窄內圈，帶偏心鎖環
2：系列：輕型承重
01：內徑系列：12 mm 系列
-：內徑分隔符
008：內徑：0.5 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
JEL：
窄內圈，帶偏心鎖環
2：
系列：輕型承重
01：
內徑系列：12 mm 系列
-：
內徑分隔符
008：
內徑：0.5 in
D1：
帶油槽油孔，可再潤滑
NTN A-JEL201-008D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 11000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 201 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1030 lbf 4580 N 4.60 kN |
| 基本額定動載荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-JEL201-008D1軸承尺寸規格
| 超一流帶偏心鎖緊套的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 1/2 in 12.700 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.5118 in 13.000 mm |
| B | 0.7480 in 19.000 mm |
| B1 | 1.1260 in 28.600 mm |
| r | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.1417 in 29.000 mm |
| B5 | 0.5354 in 13.600 mm |
| S1 | 0.8701 in 22.100 mm |
| S | 0.2559 in 6.500 mm |
| F | 0.1024 in 2.600 mm |

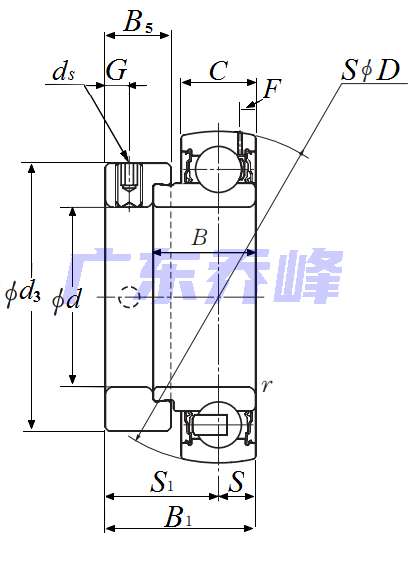

NTN A-JEL201-008D1軸承尺寸圖
NTN A-JEL201-008D1軸承相關配件/適用型號
| JELFU-1/2 | 詳細尺寸，d：12.700mm，c：12.700mm，b：28.200mm，j：54.000mm，r：76.200mm |
