NTN A-AR209-111D1軸承代號說明
A
-
A
R
2
0
9
-
1
1
1
D
1
A-：從非鎖定機構側進行潤滑
AR：窄內圈，緊定螺釘式
2：系列：輕型承重
09：內徑系列：45 mm 系列
-：內徑分隔符
111：內徑：1.6875 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
AR：
窄內圈，緊定螺釘式
2：
系列：輕型承重
09：
內徑系列：45 mm 系列
-：
內徑分隔符
111：
內徑：1.6875 in
D1：
帶油槽油孔，可再潤滑
NTN A-AR209-111D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 209 |
| 基本額定靜載荷 | 4600 lbf 20500 N 20.50 kN |
| 基本額定動載荷 | 7350 lbf 32500 N 32.70 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-AR209-111D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 1-11/16 in 42.863 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.6339 in 41.500 mm |
| r | 0.0590 in 1.500 mm |
| ds | 5/16-24 UNF |
| G | 0.3150 in 8.000 mm |
| d4 | 2.2638 in 57.500 mm |
| S1 | 1.2010 in 30.505 mm |
| S | 0.4330 in 11.000 mm |
| F | 0.1929 in 4.900 mm |

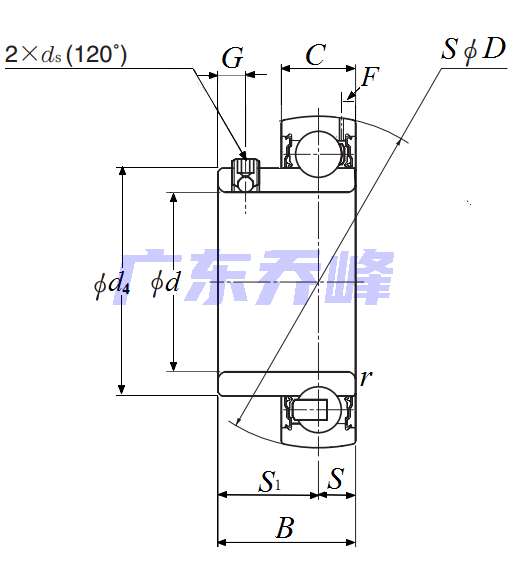

NTN A-AR209-111D1軸承尺寸圖
NTN A-AR209-111D1軸承相關配件/適用型號
| ARFU-1.11/16 | 詳細尺寸，d：42.863mm，c：18.300mm，b：39.700mm，j：104.800mm，r：137.300mm |
