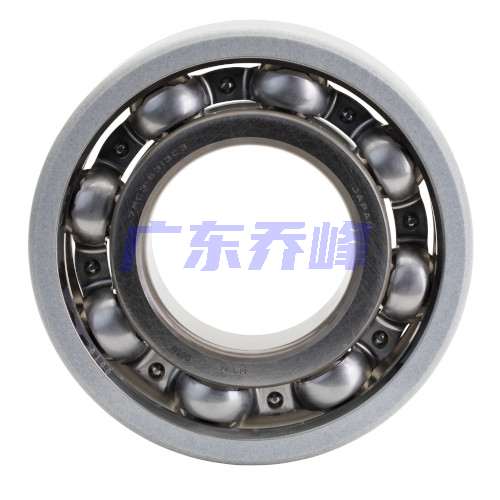

NTN 7MC3-6236C3軸承代號說明
7
M
C
3
-
6
2
3
6
C
3
7MC3-：標準陶瓷絕緣軸承，耐高電壓 3 KV
6：深溝球軸承
2：ISO標準02系列
36：內徑：180 mm
C3：C3游隙
7MC3-：
標準陶瓷絕緣軸承，耐高電壓 3 KV
6：
深溝球軸承
2：
ISO標準02系列
36：
內徑：180 mm
C3：
C3游隙
NTN 7MC3-6236C3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 2200轉/分鐘 |
| 極限轉速-脂潤滑 | 1900轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 15.1 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 54170 lbf 241000 N 241.00 kN |
| 基本額定動載荷 | 56650 lbf 252000 N 252.00 kN |
| 附件 | 開式 |
| 重量 | 35.274 lb 16.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7MC3-6236C3軸承尺寸規格
| 絕緣單列深溝球軸承 - 尺寸 | |
| d | 7.0866 in 180.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 2.0472 in 52.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 7.7165 in 196.000 mm |
| Da max | 11.9685 in 304.000 mm |
| ras max | 0.1181 in 3.000 mm |

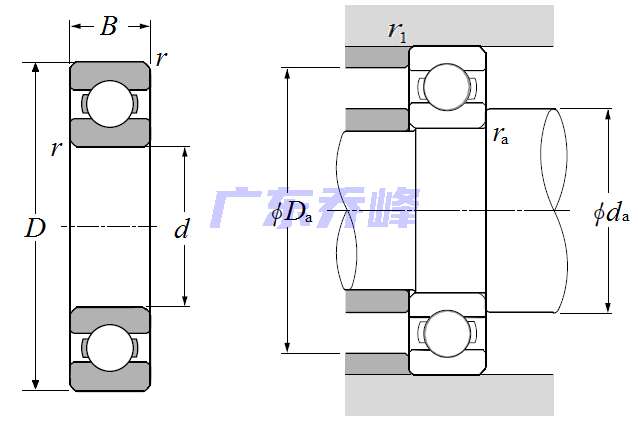

NTN 7MC3-6236C3軸承尺寸圖
