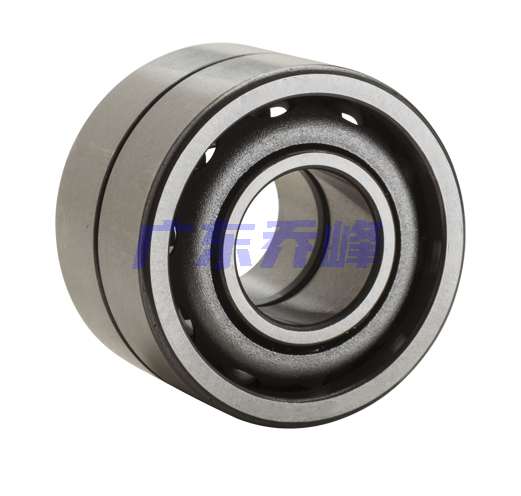

NTN 7205CDB/GNP4軸承代號說明
7
2
0
5
C
D
B
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
2：尺寸系列：02系列
05：內徑：25 mm
C：接觸角 15o
DB：背對背配對， / \
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
2：
尺寸系列：02系列
05：
內徑：25 mm
C：
接觸角 15o
DB：
背對背配對， / \
/GN：
正常預緊
P4：
P4級精度
NTN 7205CDB/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 22000轉/分鐘 |
| 極限轉速-脂潤滑 | 17000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 4600 lbf 20500 N 20.50 kN |
| 基本額定動載荷 | 6050 lbf 27000 N 27.00 kN |
| 附件 | 開式 |
| 重量 | 0.534 lb 0.242 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7205CDB/GNP4軸承尺寸規格
| 雙聯角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.0472 in 52.000 mm |
| B | 0.5906 in 15.000 mm |
| 2B | 1.1811 in 30.000 mm |
| d1 | 1.3307 in 33.800 mm |
| D1 | 1.7402 in 44.200 mm |
| D2 | 1.8622 in 47.300 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 1.2008 in 30.500 mm |
| Da max | 1.8307 in 46.500 mm |
| Db max | 1.8701 in 47.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

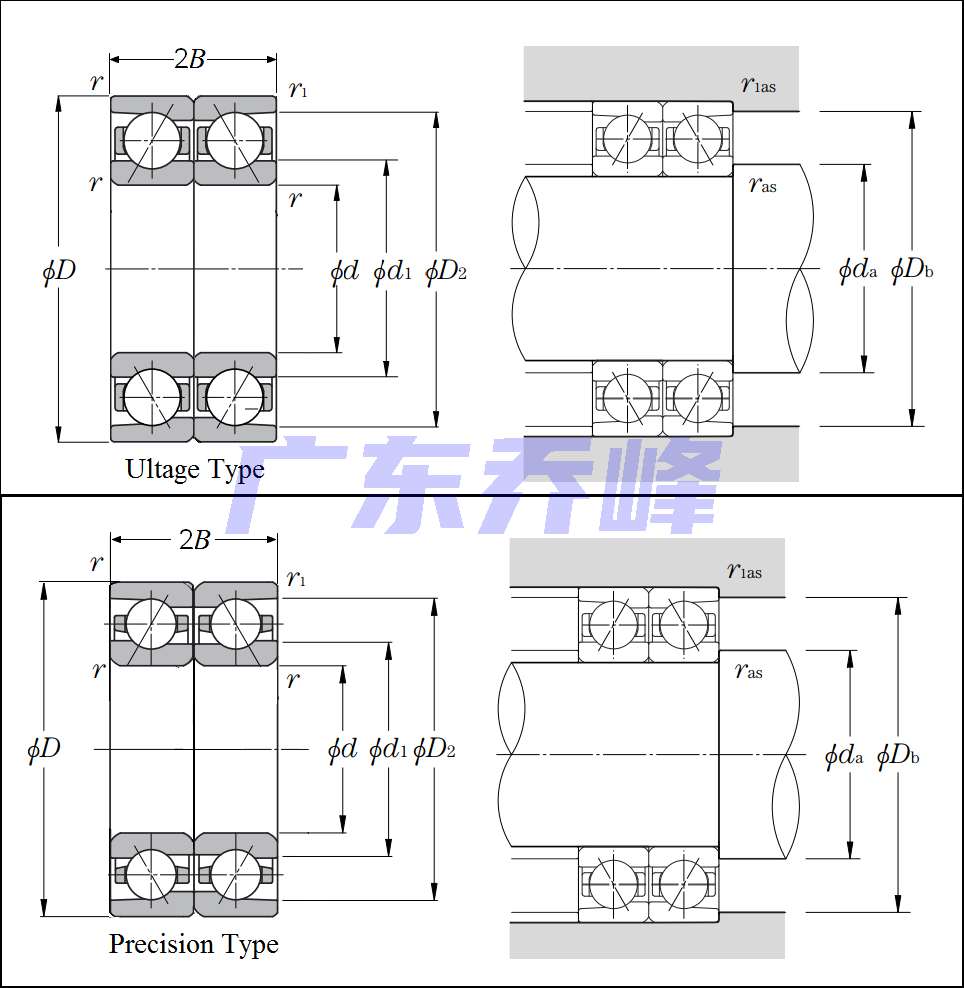

NTN 7205CDB/GNP4軸承尺寸圖
