NTN-SNR 71907HVQ18J84軸承代號說明
7
1
9
0
7
H
V
Q
1
8
J
8
4
7：角接觸球軸承
19：尺寸系列：19系列
07：內徑：35 mm
H：接觸角 25o
V：高精度
Q18：四列配對 / / / \
J8：中度預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
19：
尺寸系列：19系列
07：
內徑：35 mm
H：
接觸角 25o
V：
高精度
Q18：
四列配對 / / / \
J8：
中度預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 71907HVQ18J84軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 中型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 四列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 71907HVQ18J84軸承尺寸規格
| 四列角接觸球軸承，機床用，Q18型 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.1654 in 55.000 mm |
| B | 0.3937 in 10.000 mm |
| 總寬度 | 1.5748 in 40.000 mm |
| r2 | 0.0236 in 0.600 mm |
| r3 | 0.0118 in 0.300 mm |
| d2 | 1.6299 in 41.400 mm |
| D4 | 1.9843 in 50.400 mm |
| D5 | 1.7008 in 43.200 mm |
| E | 0.0728 in 1.850 mm |
| 接觸角 | 25 o |

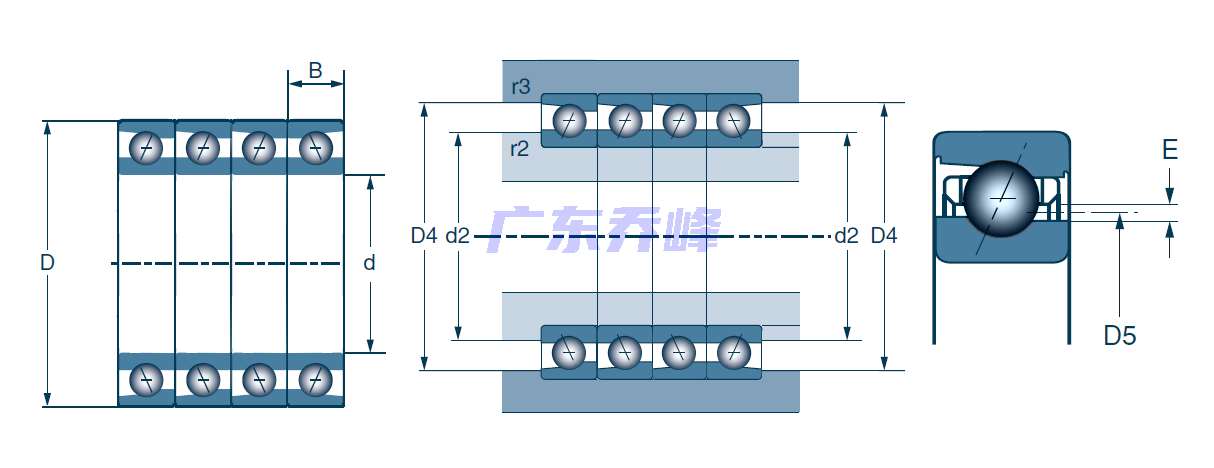

NTN-SNR 71907HVQ18J84軸承尺寸圖
