NTN-SNR 7019CVQ56J74軸承代號說明
7
0
1
9
C
V
Q
5
6
J
7
4
7：角接觸球軸承
0：尺寸系列：10系列
19：內徑：95 mm
C：接觸角 17o
V：高精度
Q56：三列配對 / / \
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
0：
尺寸系列：10系列
19：
內徑：95 mm
C：
接觸角 17o
V：
高精度
Q56：
三列配對 / / \
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7019CVQ56J74軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7019CVQ56J74軸承尺寸規格
| 三列角接觸球軸承，機床用，Q56系列 - 尺寸 | |
| d | 3.7402 in 95.000 mm |
| D | 5.7087 in 145.000 mm |
| B | 0.9449 in 24.000 mm |
| 總寬度 | 2.5197 in 64.000 mm |
| r2 | 0.0591 in 1.500 mm |
| r3 | 0.0394 in 1.000 mm |
| d2 | 4.3110 in 109.500 mm |
| D4 | 5.3740 in 136.500 mm |
| 接觸角 | 25 o |

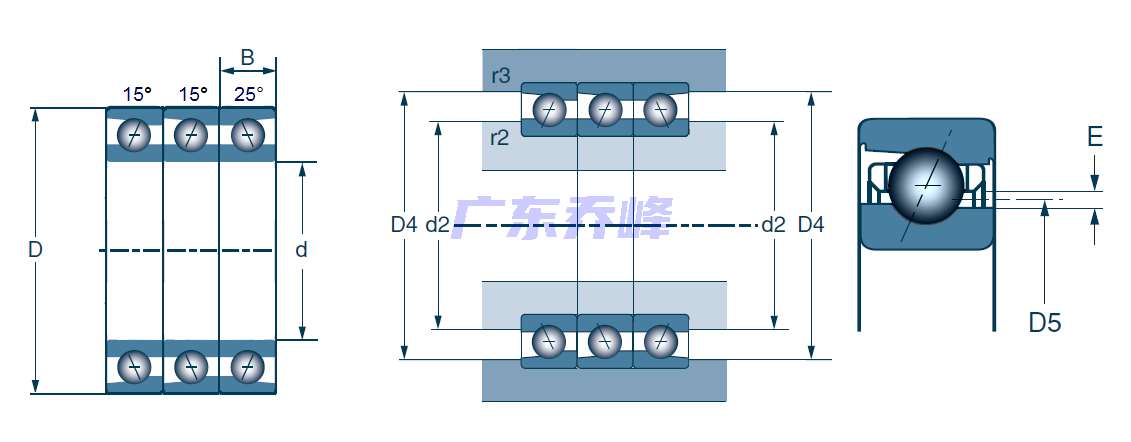

NTN-SNR 7019CVQ56J74軸承尺寸圖
