NTN 7016CGD2/GNP4軸承代號說明
7
0
1
6
C
G
D
2
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
0：尺寸系列：10系列
16：內徑：80 mm
C：接觸角 15o
G：萬能配對
D2：GD2：一對可普遍安裝的軸承
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
0：
尺寸系列：10系列
16：
內徑：80 mm
C：
接觸角 15o
G：
萬能配對
D2：
GD2：一對可普遍安裝的軸承
/GN：
正常預緊
P4：
P4級精度
NTN 7016CGD2/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 14640轉/分鐘 |
| 極限轉速-脂潤滑 | 9120轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 附件 | 開式 |
| 重量 | 3.673 lb 1.666 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7016CGD2/GNP4軸承尺寸規格
| 雙聯角接觸球軸承 - 萬能平頂軸承 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| 2B | 1.7323 in 44.000 mm |
| d1 | 3.7480 in 95.200 mm |
| d2 | 3.6102 in 91.700 mm |
| D1 | 4.3228 in 109.800 mm |
| D2 | 4.6024 in 116.900 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 3.4252 in 87.000 mm |
| Da max | 4.6457 in 118.000 mm |
| Db max | 4.7441 in 120.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

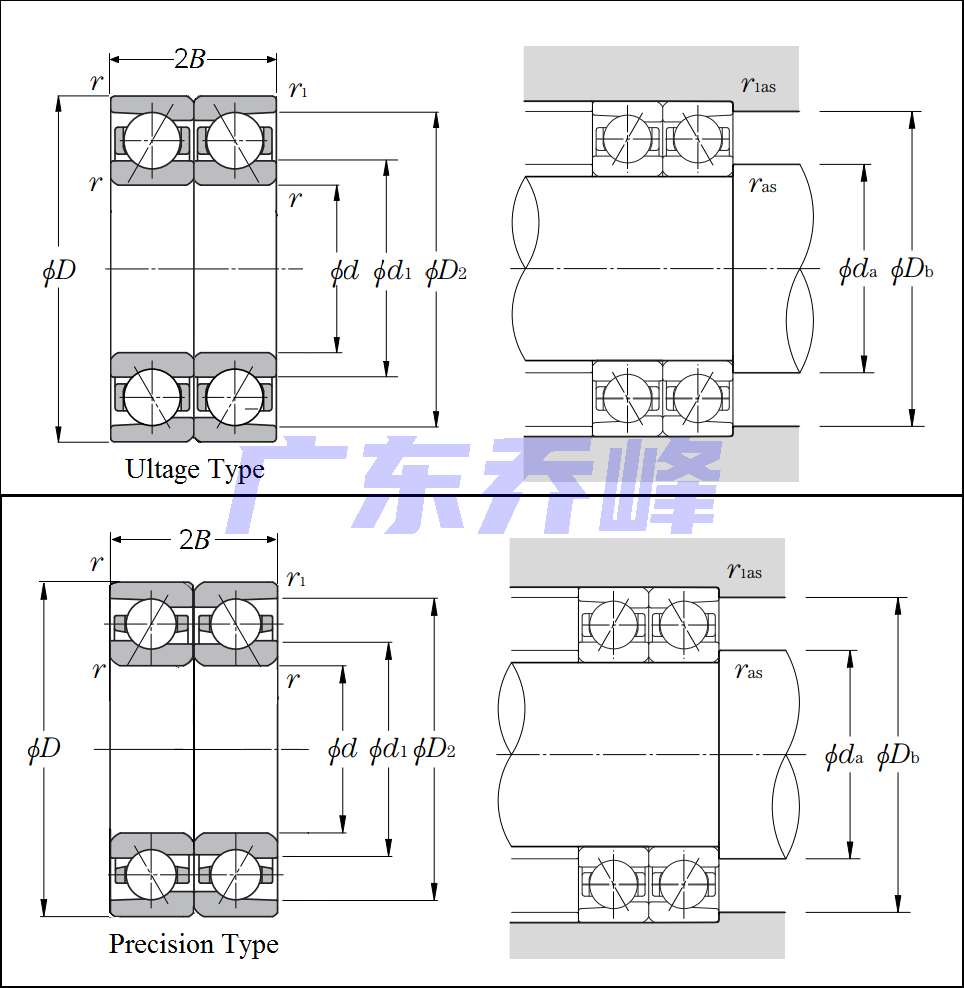

NTN 7016CGD2/GNP4軸承尺寸圖
