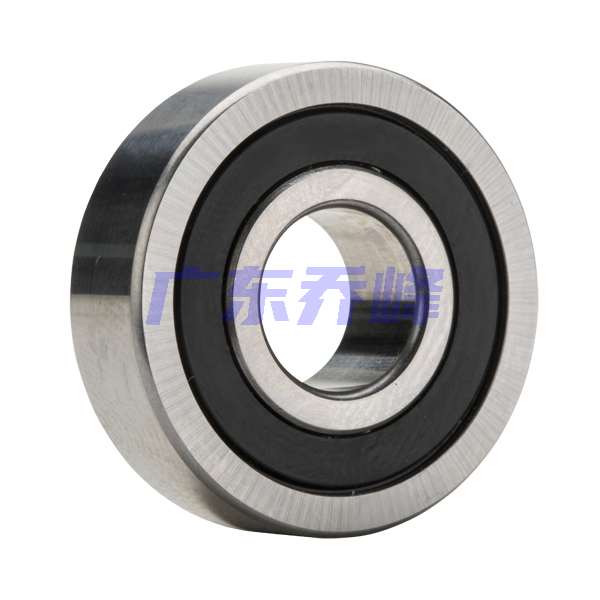

NTN 7003ADLLB軸承代號說明
7
0
0
3
A
D
L
L
B
7：單列角接觸球軸承
0：尺寸系列：10系列
03：內徑：17 mm
AD：接觸角 25o
LLB：非接觸式丁腈橡膠密封
7：
單列角接觸球軸承
0：
尺寸系列：10系列
03：
內徑：17 mm
AD：
接觸角 25o
LLB：
非接觸式丁腈橡膠密封
NTN 7003ADLLB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 40400轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 基本額定靜載荷 | 980 lbf 4350 N 4.35 kN |
| 基本額定動載荷 | 1780 lbf 7900 N 7.90 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7003ADLLB軸承尺寸規格
| 密封角接觸球軸承 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.3937 in 10.000 mm |
| d1 | 0.8504 in 21.600 mm |
| da min | 0.7677 in 19.500 mm |
| D1 | 1.2677 in 32.200 mm |
| Db | 1.3307 in 33.800 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接觸角 | 25 o |
| a | 0.4370 in 11.100 mm |
| Da max | 1.2795 in 32.500 mm |
| 雙列寬度 | 0.7874 in 20.000 mm |
| 三列寬度 | 1.1811 in 30.000 mm |
| 四列寬度 | 1.5748 in 40.000 mm |

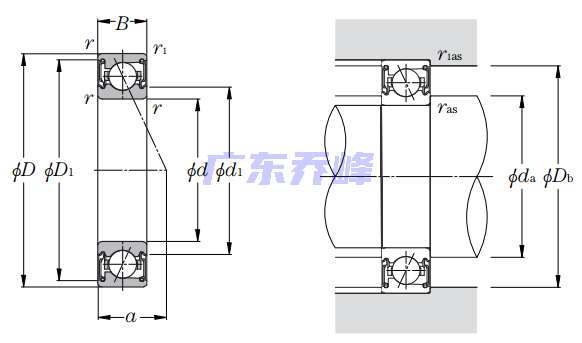

NTN 7003ADLLB軸承尺寸圖
