NTN 7000HTDT/GM軸承代號說明
7
0
0
0
H
T
D
T
/
G
M
7：角接觸球軸承，默認接觸角：30o
0：尺寸系列：10系列
00：內徑：10 mm
HT：特殊的內部設計，可承受大軸向載荷
DT：串聯配對， / /
/GM：中等預緊
7：
角接觸球軸承，默認接觸角：30o
0：
尺寸系列：10系列
00：
內徑：10 mm
HT：
特殊的內部設計，可承受大軸向載荷
DT：
串聯配對， / /
/GM：
中等預緊
NTN 7000HTDT/GM軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 39000轉/分鐘 |
| 極限轉速-脂潤滑 | 29000轉/分鐘 |
| 結構 | 雙列 |
| 預緊力 | 中型 |
| 基本額定靜載荷 | 1420 lbf 6300 N 6.30 kN |
| 基本額定動載荷 | 1370 lbf 6100 N 6.10 kN |
| 預緊力 Medium preload（GM） | 147 N |
| Spring Constant | 82 N |
| Starting Torqe | 5.50 N |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7000HTDT/GM軸承尺寸規格
| 雙聯角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 1.0236 in 26.000 mm |
| B | 0.3150 in 8.000 mm |
| 2B | 0.6299 in 16.000 mm |
| d1 | 0.6102 in 15.500 mm |
| D1 | 0.7992 in 20.300 mm |
| D2 | 0.8937 in 22.700 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接觸角 | 30 o |
| da min | 0.4921 in 12.500 mm |
| Da max | 0.9764 in 24.800 mm |
| Db max | 0.9764 in 24.800 mm |
| ras max | 0.0118 in 0.300 mm |
| r1as max | 0.0059 in 0.150 mm |

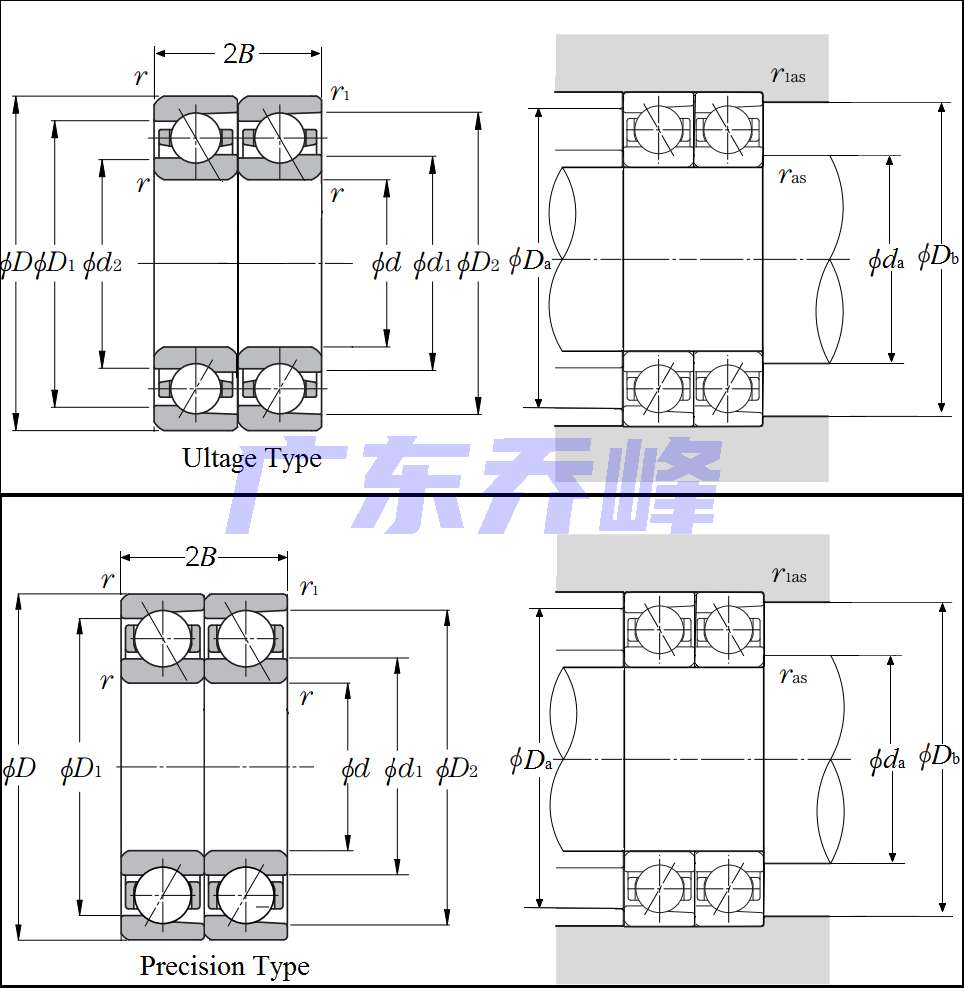

NTN 7000HTDT/GM軸承尺寸圖
