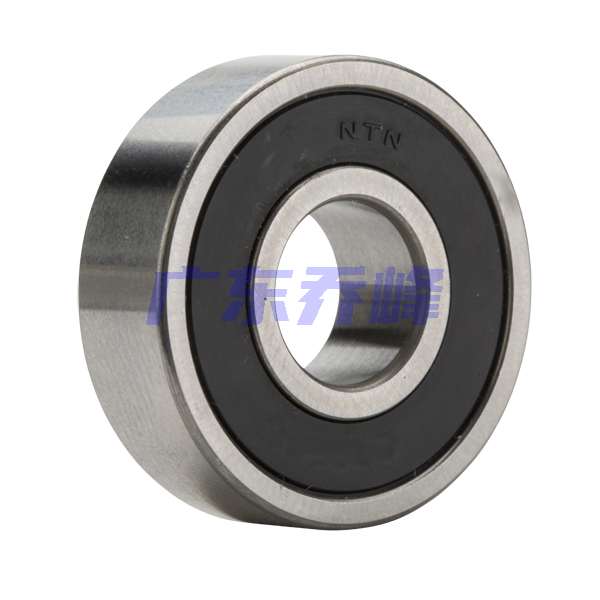

NTN 6806JRLBC3軸承代號說明
6
8
0
6
J
R
L
B
C
3
6：深溝球軸承
8：尺寸系列：08系列
06：內徑：30 mm
JR：鉚接鋼保持架
LB：單面非接觸式密封
C3：C3游隙
6：
深溝球軸承
8：
尺寸系列：08系列
06：
內徑：30 mm
JR：
鉚接鋼保持架
LB：
單面非接觸式密封
C3：
C3游隙
NTN 6806JRLBC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 15000轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 40.0 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 820 lbf 3650 N 3.65 kN |
| 基本額定動載荷 | 1160 lbf 5200 N 5.20 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6806JRLBC3軸承尺寸規格
| 單列深溝球軸承 - 單面密封（非接觸式橡膠密封） - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.2756 in 7.000 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 1.2598 in 32.000 mm |
| da max | 1.2992 in 33.000 mm |
| Da max | 1.5748 in 40.000 mm |
| ras max | 0.0118 in 0.300 mm |

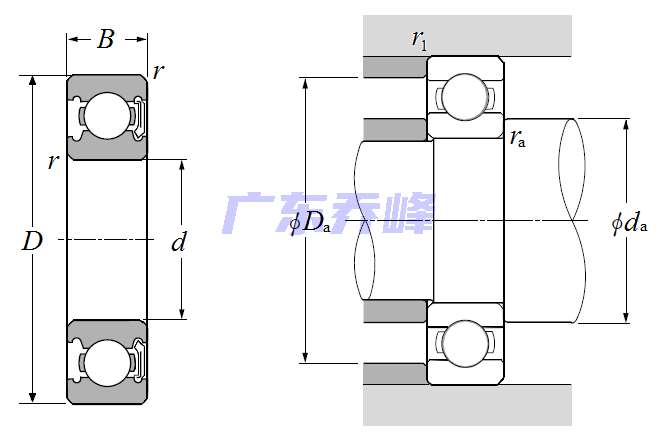

NTN 6806JRLBC3軸承尺寸圖
