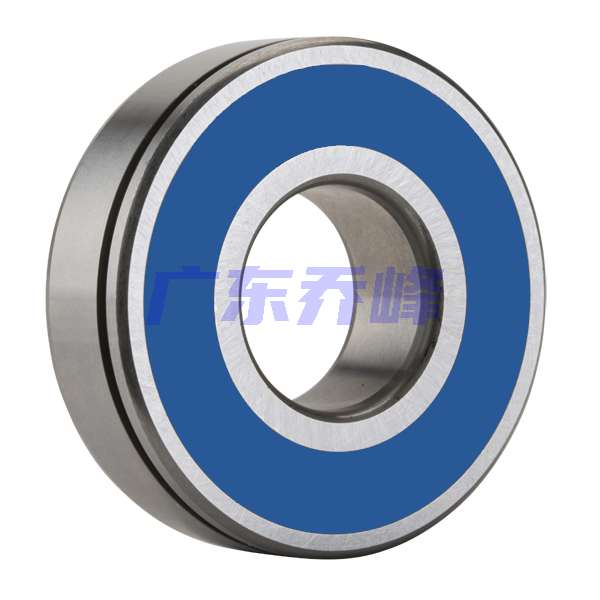

NTN 6004LLHNC3軸承代號說明
6
0
0
4
L
L
H
N
C
3
6：深溝球軸承
0：尺寸系列：10系列
04：內徑：20 mm
LLH：雙面輕接觸式橡膠密封
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
0：
尺寸系列：10系列
04：
內徑：20 mm
LLH：
雙面輕接觸式橡膠密封
N：
帶止動槽
C3：
C3游隙
NTN 6004LLHNC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 13000轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 13.9 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1140 lbf 5050 N 5.05 kN |
| 基本額定動載荷 | 2330 lbf 10400 N 10.40 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6004LLHNC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（輕接觸式密封），帶止動環槽 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.4724 in 12.000 mm |
| D1 | 1.5650 in 39.750 mm |
| a | 0.0811 in 2.060 mm |
| b | 0.0531 in 1.350 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 0.9449 in 24.000 mm |
| da max | 1.0236 in 26.000 mm |
| Da max | 1.4961 in 38.000 mm |
| ras max | 0.0236 in 0.600 mm |

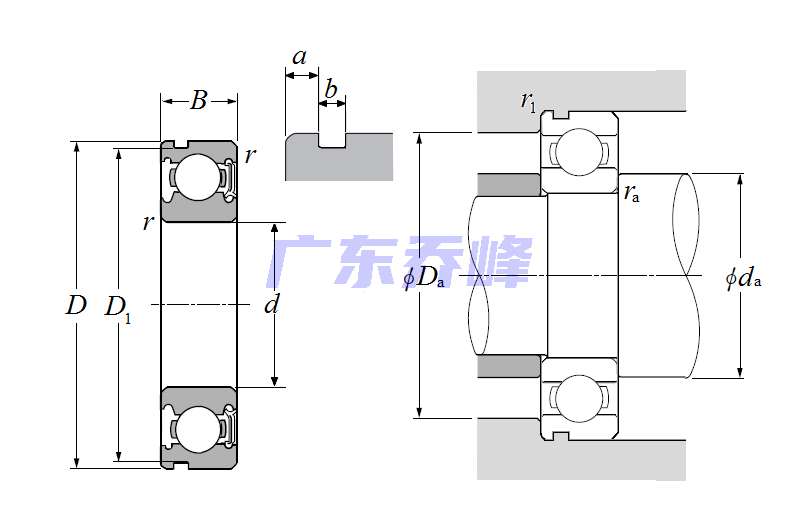

NTN 6004LLHNC3軸承尺寸圖
