NTN 5S-2LA-HSFL014AD軸承代號說明
5
S
-
2
L
A
-
H
S
F
L
0
1
4
A
D
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSFL：環保型角接觸球軸承.HSFL型
0：尺寸系列：10系列
14：內徑：70 mm
AD：接觸角 25o
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSFL：
環保型角接觸球軸承.HSFL型
0：
尺寸系列：10系列
14：
內徑：70 mm
AD：
接觸角 25o
NTN 5S-2LA-HSFL014AD軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 36100轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2500 lbf 11100 N 11.10 kN |
| 基本額定動載荷 | 3650 lbf 16200 N 16.20 kN |
| 附件 | 開式 |
| 重量 | 1.411 lb 0.640 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSFL014AD軸承尺寸規格
| 環保型角接觸球軸承 - HSFL型 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 3.3701 in 85.600 mm |
| D2 | 3.8386 in 97.500 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a | 1.2244 in 31.100 mm |
| da min | 3.0315 in 77.000 mm |
| Db max | 4.1535 in 105.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3543 in 9.000 mm |
| 雙列寬度 | 1.5748 in 40.000 mm |
| 三列寬度 | 2.3622 in 60.000 mm |
| 四列寬度 | 3.1496 in 80.000 mm |

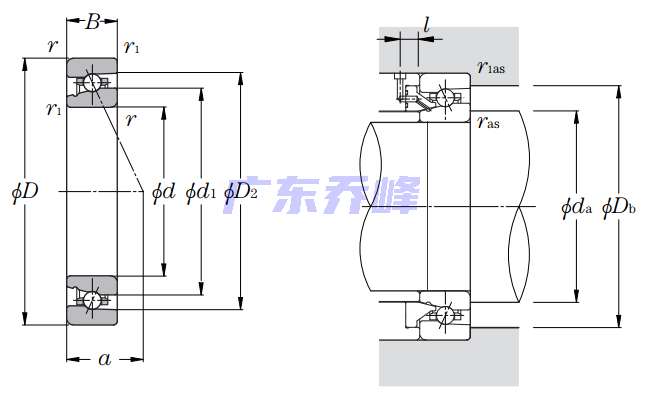

NTN 5S-2LA-HSFL014AD軸承尺寸圖
