NTN 5S-2LA-HSF019AD軸承代號說明
5
S
-
2
L
A
-
H
S
F
0
1
9
A
D
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSF：超高速角接觸軸承.HSF型
0：尺寸系列：10系列
19：內徑：95 mm
AD：接觸角 25o
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSF：
超高速角接觸軸承.HSF型
0：
尺寸系列：10系列
19：
內徑：95 mm
AD：
接觸角 25o
NTN 5S-2LA-HSF019AD軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 27100轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 4250 lbf 18800 N 18.80 kN |
| 基本額定動載荷 | 5550 lbf 24700 N 24.70 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSF019AD軸承尺寸規格
| 超高速角接觸球軸承 - HSF型 - 尺寸 | |
| d | 3.7402 in 95.000 mm |
| D | 5.7087 in 145.000 mm |
| B | 0.9449 in 24.000 mm |
| d1 | 4.5197 in 114.800 mm |
| d2 | 4.4488 in 113.000 mm |
| D1 | 4.9291 in 125.200 mm |
| D2 | 5.0866 in 129.200 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 25 o |
| a | 1.5787 in 40.100 mm |
| da min | 4.0748 in 103.500 mm |
| db min | 3.9567 in 100.500 mm |
| Da max | 5.3740 in 136.500 mm |
| Db max | 5.4921 in 139.500 mm |
| ras max | 0.0591 in 1.500 mm |
| r1as max | 0.0394 in 1.000 mm |
| 雙列寬度 | 1.8898 in 48.000 mm |
| 三列寬度 | 2.8346 in 72.000 mm |
| 四列寬度 | 3.7795 in 96.000 mm |

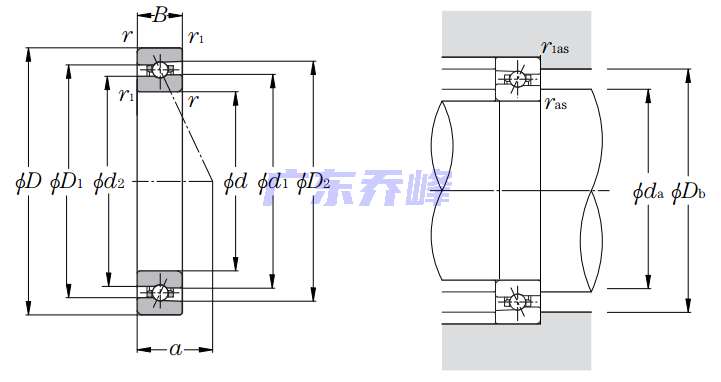

NTN 5S-2LA-HSF019AD軸承尺寸圖
