NTN 2LA-HSE020C軸承代號說明
2
L
A
-
H
S
E
0
2
0
C
2LA-：改進表面處理的特殊材料
HSE：高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：尺寸系列：10系列
20：內徑：100 mm
C：接觸角 15o
2LA-：
改進表面處理的特殊材料
HSE：
高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
20：
內徑：100 mm
C：
接觸角 15o
NTN 2LA-HSE020C軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 16900轉/分鐘 |
| 極限轉速-脂潤滑 | 10600轉/分鐘 |
| 結構 | 單列 |
| 系數 | 11.0 |
| 基本額定靜載荷 | 7850 lbf 35000 N 35.00 kN |
| 基本額定動載荷 | 7550 lbf 33500 N 33.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2LA-HSE020C軸承尺寸規格
| 單列高速角接觸球軸承 - HSE Ultage系列 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 0.9449 in 24.000 mm |
| d1 | 4.6772 in 118.800 mm |
| d2 | 4.5945 in 116.700 mm |
| D1 | 5.1654 in 131.200 mm |
| D2 | 5.3465 in 135.800 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 15 o |
| a | 1.1378 in 28.900 mm |
| da min | 4.2717 in 108.500 mm |
| db min | 4.1535 in 105.500 mm |
| Da max | 5.5709 in 141.500 mm |
| Db max | 5.6890 in 144.500 mm |
| ras max | 0.0591 in 1.500 mm |
| r1as max | 0.0394 in 1.000 mm |
| 雙列寬度 | 1.8898 in 48.000 mm |
| 三列寬度 | 2.8346 in 72.000 mm |
| 四列寬度 | 3.7795 in 96.000 mm |

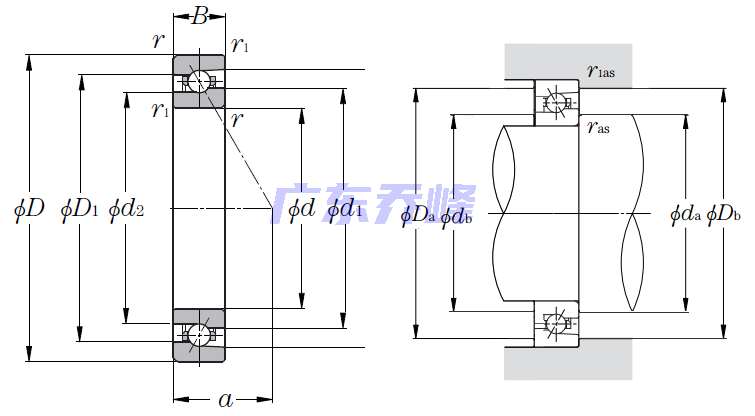

NTN 2LA-HSE020C軸承尺寸圖
