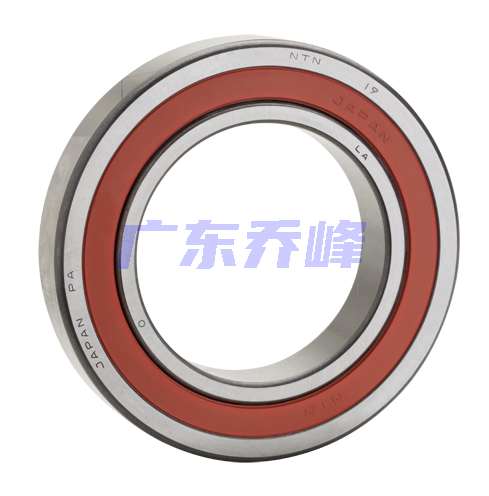

NTN 2LA-BNS017LLB軸承代號說明
2
L
A
-
B
N
S
0
1
7
L
L
B
2LA-：改進表面處理的特殊材料
BNS：密封高速角接觸球軸承BNS Ultage型，默認接觸角 20o
0：尺寸系列：10系列
17：內徑：85 mm
LLB：非接觸式丁腈橡膠密封圈
2LA-：
改進表面處理的特殊材料
BNS：
密封高速角接觸球軸承BNS Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
17：
內徑：85 mm
LLB：
非接觸式丁腈橡膠密封圈
NTN 2LA-BNS017LLB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 極限轉速-脂潤滑 | 13100轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 基本額定靜載荷 | 5900 lbf 26200 N 26.20 kN |
| 基本額定動載荷 | 6050 lbf 27000 N 27.00 kN |
| 附件 | 雙面密封 |
| 重量 | 2.161 lb 0.980 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 混合陶瓷極限轉速-脂潤滑 | 16000轉/分鐘 |
| 混合陶瓷基本額定靜載荷 | 4050 lbf 18100 N 18.10 kN |
| 混合陶瓷基本額定動載荷 | 6050 lbf 27000 N 27.00 kN |
NTN 2LA-BNS017LLB軸承尺寸規格
| 密封高速角接觸球軸承 - BNS Ultage系列 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| d1 | 3.8819 in 98.600 mm |
| d2 | 3.8386 in 97.500 mm |
| D1 | 4.5433 in 115.400 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 1.2087 in 30.700 mm |
| da min | 3.6220 in 92.000 mm |
| db min | 3.5236 in 89.500 mm |
| Da max | 4.8425 in 123.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.7323 in 44.000 mm |
| 三列寬度 | 2.5984 in 66.000 mm |
| 四列寬度 | 3.4646 in 88.000 mm |

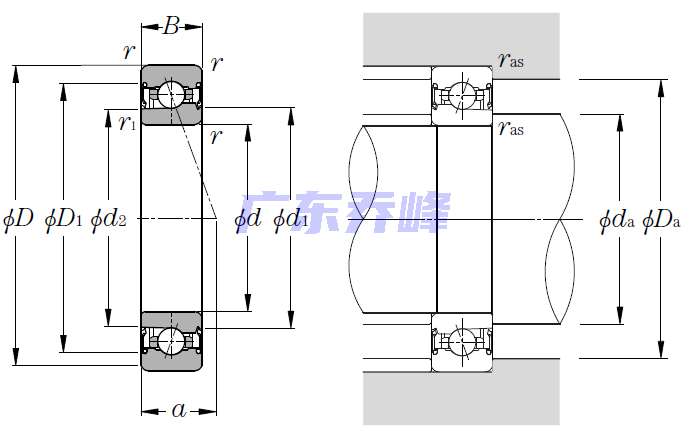

NTN 2LA-BNS017LLB軸承尺寸圖
