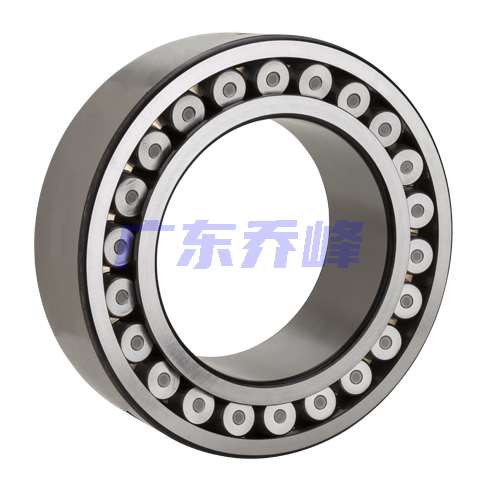

NTN 24036EAW34C4軸承代號說明
2
4
0
3
6
E
A
W
3
4
C
4
2：調心滾子軸承
4：寬度尺寸系列：4系列
0：外徑尺寸系列：0系列
36：內徑：180 mm
EA：EA型，帶壓制鋼保持架，高載荷
W34：內圈潤滑孔
C4：C4游隙
2：
調心滾子軸承
4：
寬度尺寸系列：4系列
0：
外徑尺寸系列：0系列
36：
內徑：180 mm
EA：
EA型，帶壓制鋼保持架，高載荷
W34：
內圈潤滑孔
C4：
C4游隙
NTN 24036EAW34C4軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2200轉/分鐘 |
| 極限轉速-脂潤滑 | 1500轉/分鐘 |
| e | 0.31 |
| Y1 | 2.15 |
| Y2 | 3.20 |
| Y0 | 2.10 |
| 系列 | 240 |
| 徑向游隙 | C4 |
| 外圈矯正 | 重新潤滑 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 325000 lbf 1450000 N 1450.00 kN |
| 基本額定動載荷 | 243000 lbf 1080000 N 1080.00 kN |
| 附件 | 開式 |
| 重量 | 49.604 lb 22.500 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 24036EAW34C4軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，240系列 - 尺寸 | |
| d | 7.0866 in 180.000 mm |
| D | 11.0236 in 280.000 mm |
| B | 3.9370 in 100.000 mm |
| d1 | 7.8346 in 199.000 mm |
| D1 | 1.8898 in 48.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.5118 in 13.000 mm |
| d0 | 0.2362 in 6.000 mm |
| da min | 7.5197 in 191.000 mm |
| Da max | 10.5906 in 269.000 mm |
| ras max | 0.0827 in 2.100 mm |

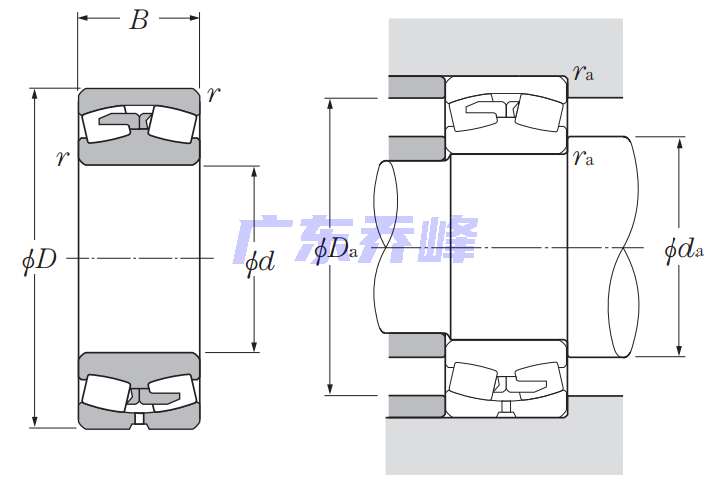

NTN 24036EAW34C4軸承尺寸圖
