NTN 23264BD1C3軸承代號說明
2
3
2
6
4
B
D
1
C
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
2：外徑尺寸系列：2系列
64：內徑：320 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
2：
外徑尺寸系列：2系列
64：
內徑：320 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 23264BD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 680轉/分鐘 |
| 極限轉速-脂潤滑 | 520轉/分鐘 |
| e | 0.36 |
| Y1 | 1.86 |
| Y2 | 2.77 |
| Y0 | 1.82 |
| 系列 | 232 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 1580000 lbf 7050000 N 7050.00 kN |
| 基本額定動載荷 | 900000 lbf 4000000 N 4000.00 kN |
| 附件 | 開式 |
| 重量 | 535.723 lb 243.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 23264BD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，232系列 - 尺寸 | |
| d | 12.5984 in 320.000 mm |
| D | 22.8346 in 580.000 mm |
| B | 8.1890 in 208.000 mm |
| r | 0.1969 in 5.000 mm |
| W0 | 1.2992 in 33.000 mm |
| d0 | 0.7874 in 20.000 mm |
| da min | 13.4646 in 342.000 mm |
| Da max | 21.9685 in 558.000 mm |
| ras max | 0.1575 in 4.000 mm |

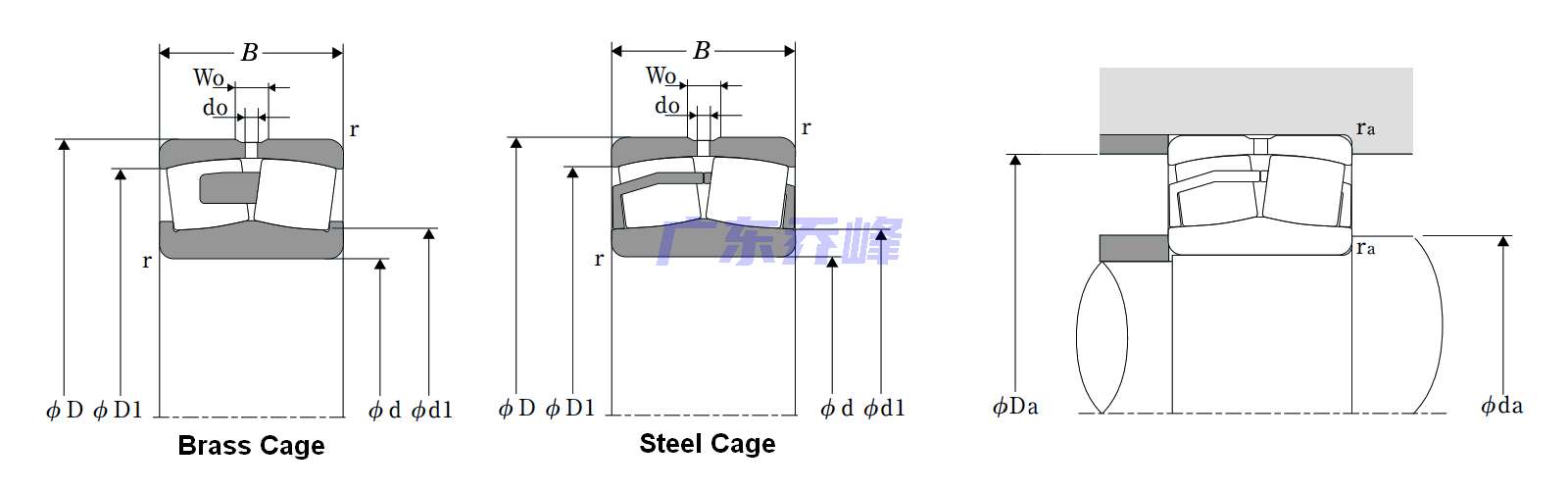

NTN 23264BD1C3軸承尺寸圖
