NTN 23034EMD1軸承代號說明
2
3
0
3
4
E
M
D
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
34：內徑：170 mm
EM：EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
34：
內徑：170 mm
EM：
EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：
外圈潤滑油槽油孔
NTN 23034EMD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 2200轉/分鐘 |
| 極限轉速-脂潤滑 | 1700轉/分鐘 |
| e | 0.22 |
| Y1 | 3.07 |
| Y2 | 4.57 |
| Y0 | 3.00 |
| 系列 | 230 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 279000 lbf 1240000 N 1240.00 kN |
| 基本額定動載荷 | 205000 lbf 914000 N 914.00 kN |
| 附件 | 開式 |
| 重量 | 28.219 lb 12.800 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23034EMD1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，230系列 - 尺寸 | |
| d | 6.6929 in 170.000 mm |
| D | 10.2362 in 260.000 mm |
| B | 2.6378 in 67.000 mm |
| d1 | 7.4803 in 190.000 mm |
| D1 | 9.3701 in 238.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.4724 in 12.000 mm |
| d0 | 0.1969 in 5.000 mm |
| da min | 7.1260 in 181.000 mm |
| Da max | 9.8031 in 249.000 mm |
| ras max | 0.0827 in 2.100 mm |

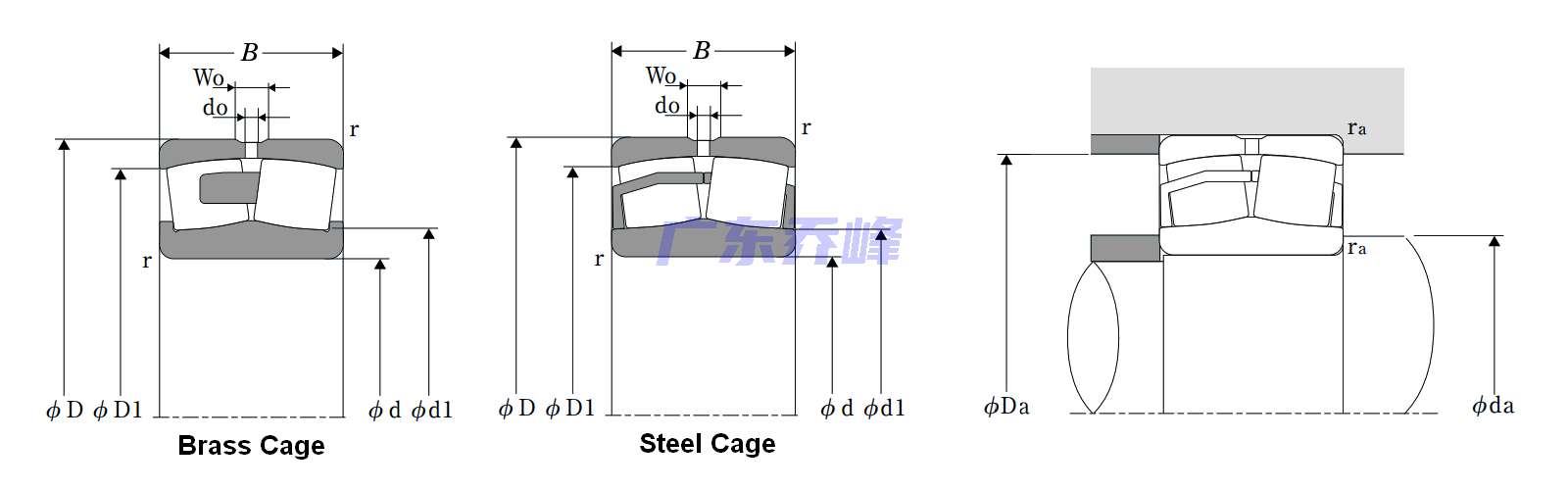

NTN 23034EMD1軸承尺寸圖
