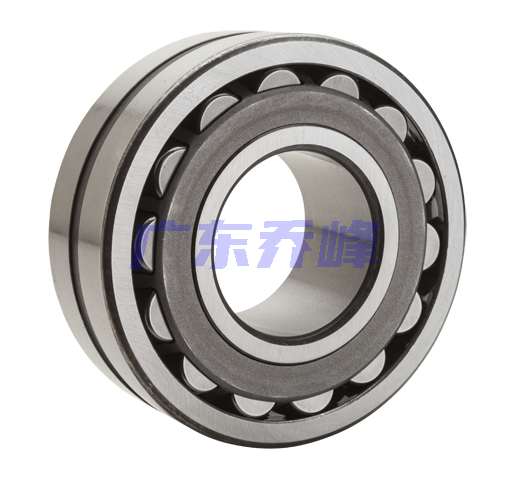

NTN 22328UAVS1軸承代號說明
2
2
3
2
8
U
A
V
S
1
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
28：內徑：140 mm
UA：用于振動應用
VS1：振動篩軸承的特殊公差等級（等同于C3游隙）
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
28：
內徑：140 mm
UA：
用于振動應用
VS1：
振動篩軸承的特殊公差等級（等同于C3游隙）
NTN 22328UAVS1軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 系列 | 223 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 385000 lbf 1710000 N 1710.00 kN |
| 基本額定動載荷 | 287000 lbf 1280000 N 1280.00 kN |
| 附件 | 開式 |
| 重量 | 78.308 lb 35.520 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 22328UAVS1軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓柱孔 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 11.8110 in 300.000 mm |
| B | 4.0157 in 102.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.4724 in 12.000 mm |

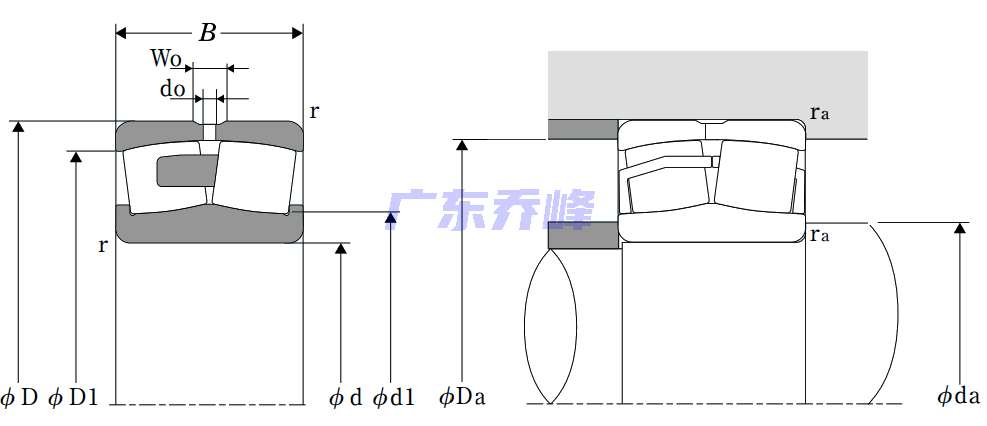

NTN 22328UAVS1軸承尺寸圖
