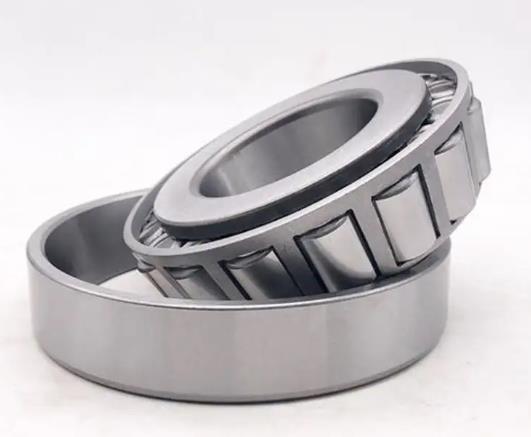

NSK HR32934J 5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 170 |
| 外徑 | D | 230 |
| 總厚度 | T | 38 |
| 內圈厚度 | B | 38 |
| 外圈厚度 | C | 30 |
| 內圈 rmin | 2.5 | |
| 外圈 rmin | 2 | |
| da min | 185 | |
| db max | 180 | |
| Da max | 218 | |
| Da min | 215 | |
| Db min | 222 | |
| Sa min | 7 | |
| Sb min | 8 | |
| 內圈 ra max | 2 | |
| 外圈 ra max | 2 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 294 |
| 基本額定靜載荷 | Cor | 560 |
| 極限轉速(min-1) | ||
| 脂潤滑 | 1400 | |
| 油潤滑 | 1800 | |
| 其他參數 | ||
| 作用點位置(mm) | a | 41.7 |
| 常數 | e | 0.38 |
| 軸向載荷系數 | Y1 | 1.6 |
| 軸向載荷系數 | Y0 | 0.86 |
| 質量(kg)(參考值) | 4.44 | |
