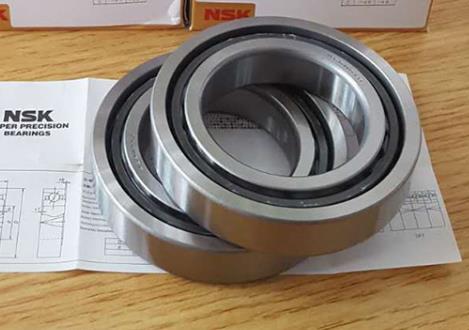

NSK 7914A5SN24TYNDBP4Y01軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 70 |
| 外徑 | D | 100 |
| 厚度 | B | 16 |
| 作用點位置 | a | 27.8 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 76 | |
| Da max | 94 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 27.9 |
| 基本額定靜載荷 | Cor | 26.3 |
| 極限軸向載荷 | 24.1 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 15300 | |
| 油潤滑 - 單列、無預緊 | 23000 | |
| 脂潤滑 - 雙列、0預緊 | 13005 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 9753.75 | |
| 油潤滑 - 雙列、0預緊 | 19550 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 14662.5 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 0.304 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
