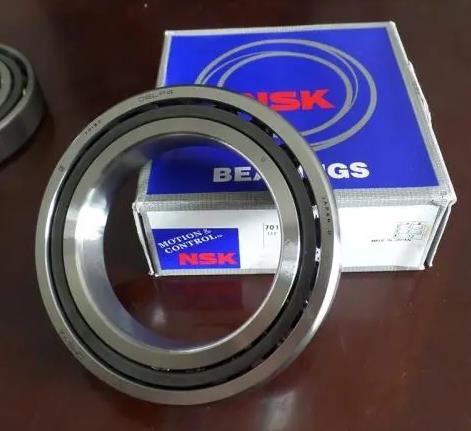

NSK 105BNR10HTYNP4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 105 |
| 外徑 | D | 160 |
| 厚度 | B | 26 |
| 作用點位置 | a | 34.5 |
| BN | 6 | |
| SN | 15.2 | |
| r1 min | 1 | |
| rmin | 2 | |
| da min | 115 | |
| Da max | 150 | |
| Db max | 154 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 41 |
| 基本額定靜載荷 | Cor | 41 |
| 極限軸向載荷 | 39 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 13600 | |
| 油潤滑 - 單列、無預緊 | 21200 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 10200 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 15900 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 1.59 | |
| 計算結果 | ||
| 預緊力（N） | ||
| 軸向剛度（N/μm） | ||
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | ||
