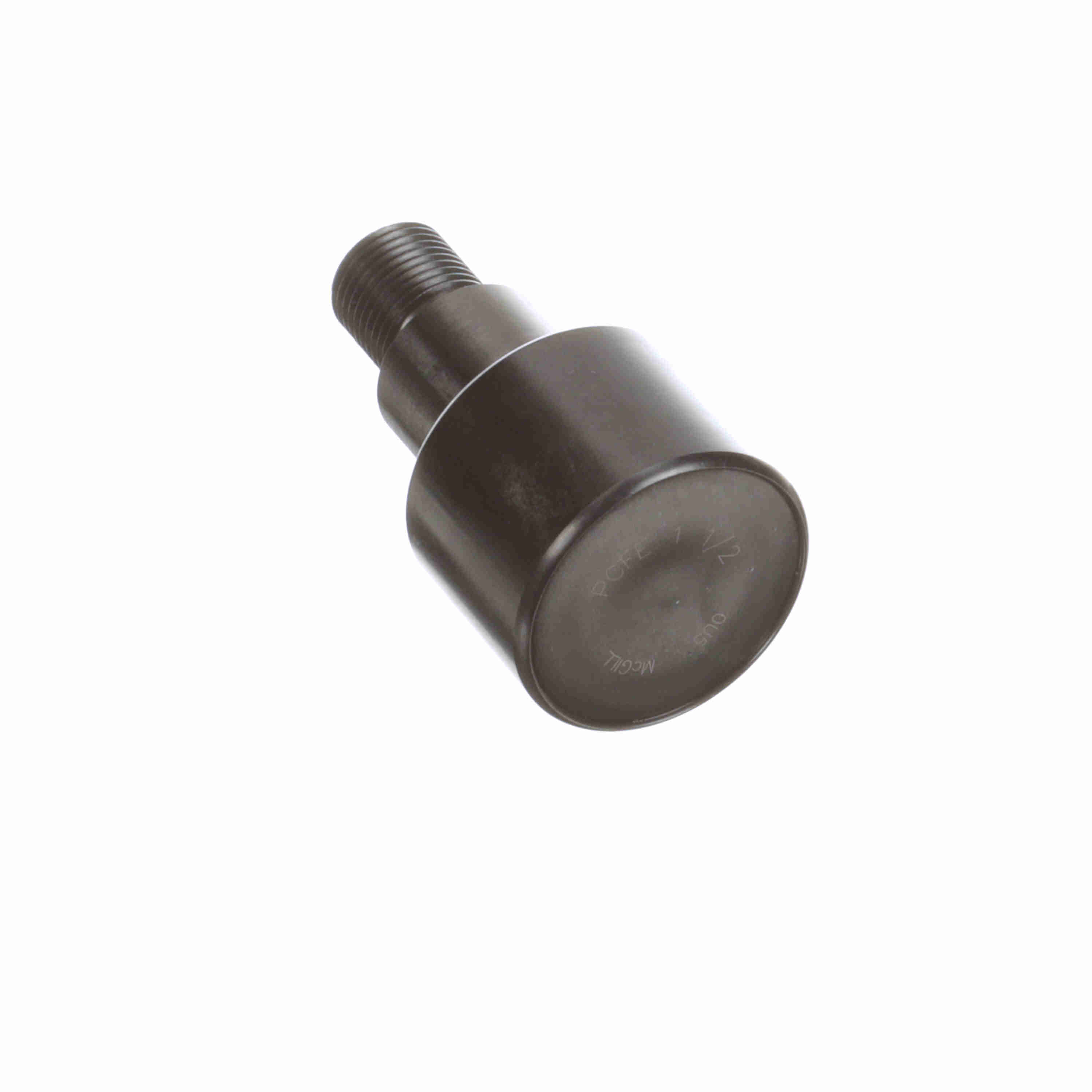

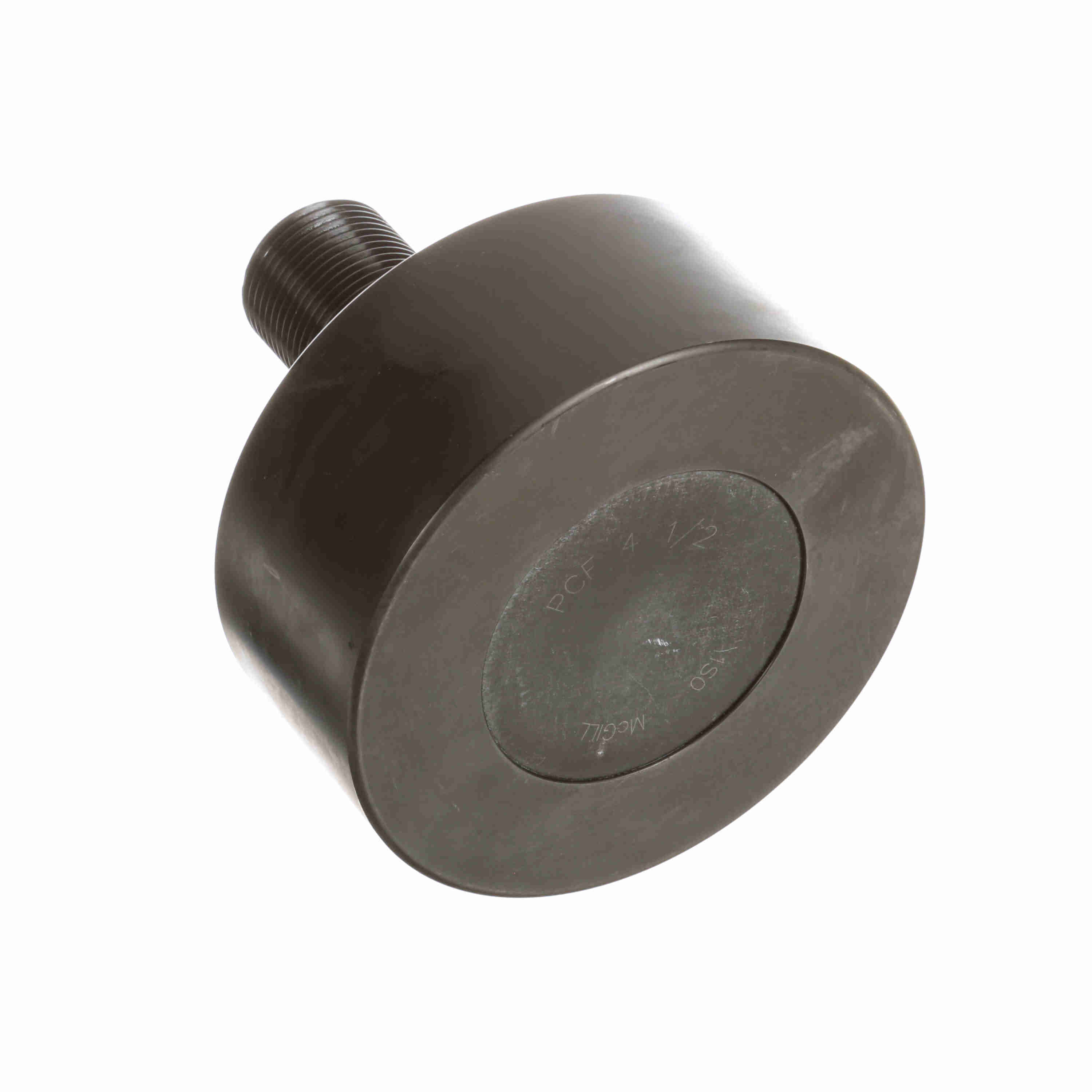

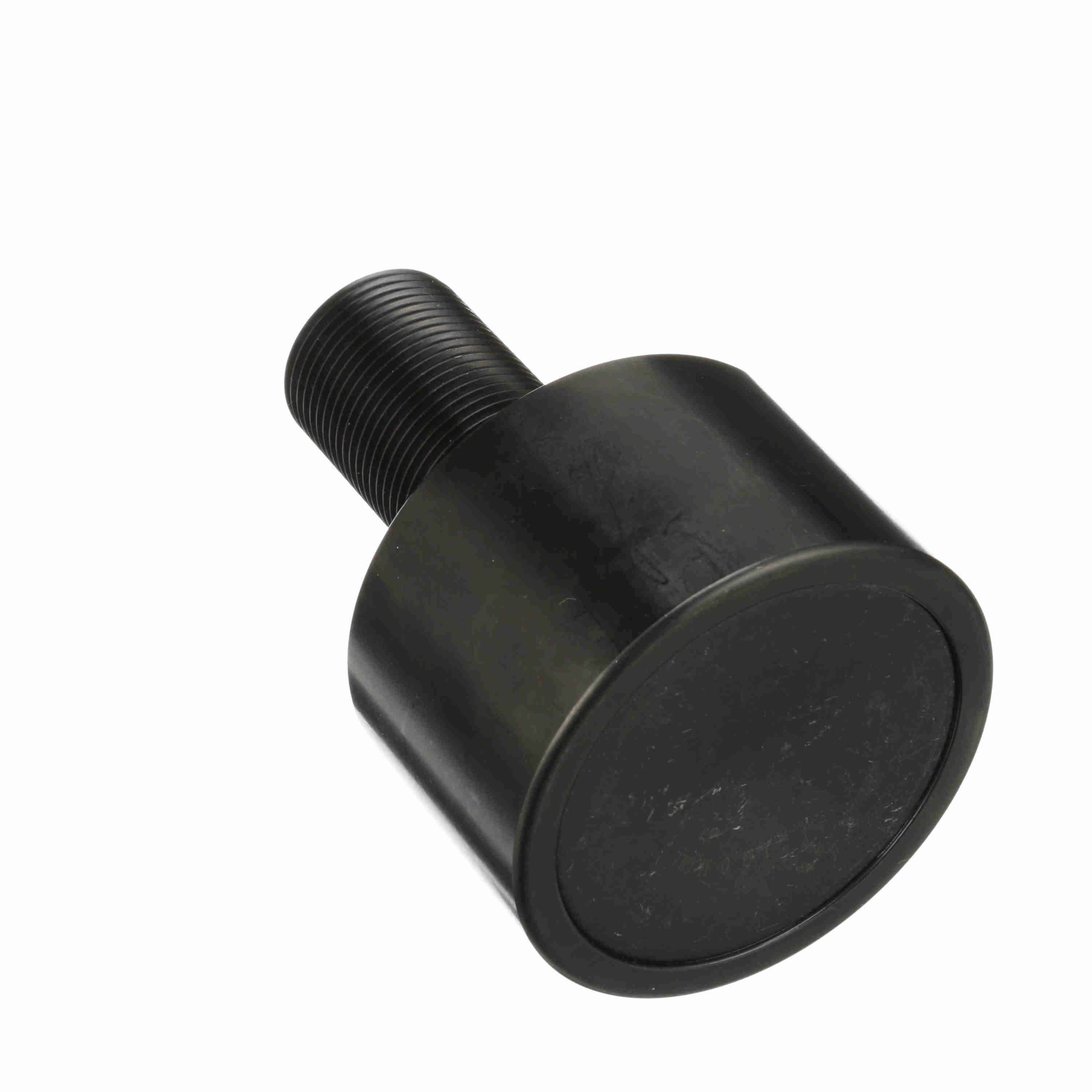

MCGILL PCF3軸承尺寸、參數與圖紙

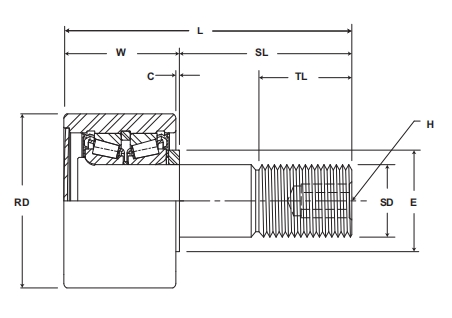

| 基本尺寸 (in) | |
| 凸輪外徑 RD | 3 |
| 凸輪寬度 W | 2 |
| 螺柱直徑 SD | 1.25 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 SL | 2.5 |
| 端板加長件 C | 0.06 |
| 螺紋長度 TL | 1.75 |
| 螺栓滾輪總長度 L | 4.5 |
| 安裝尺寸 (in) | |
| 六角孔徑 H | 0.4375 |
| 最小凸臺直徑 E | 1.75 |
| 殼體孔徑 | 1.251 |
| 殼體孔徑公差 | ±.001 |
| 其他參數 | |
| 滾動體類型 | 圓錐滾子 |

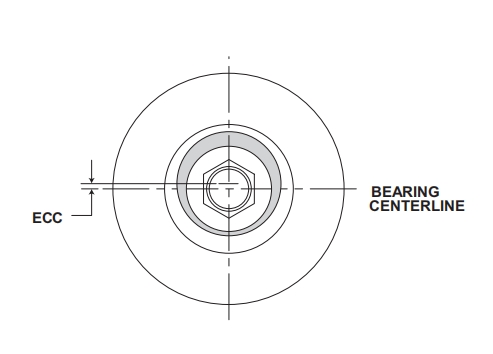

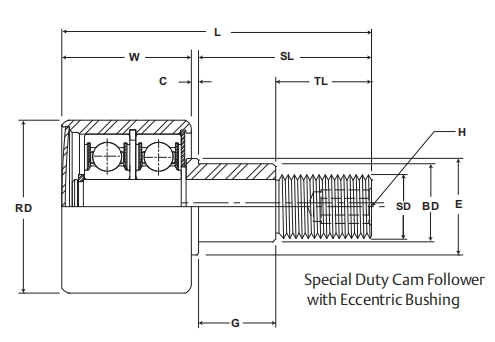

| 偏心尺寸 ECC | - |
| 偏心尺寸 G | - |
| 偏心尺寸 BD | - |
| 螺紋類型 | 1 1/4-12 |
| 夾緊力矩 N·m | 3440 |
| 重量 | |
| 3.91 | |
| 載荷 | |
| 滾輪動載荷 | 14300 |
| 滾輪動態推力載荷 | 5790 |
| 滾輪靜載荷 | 16000 |
