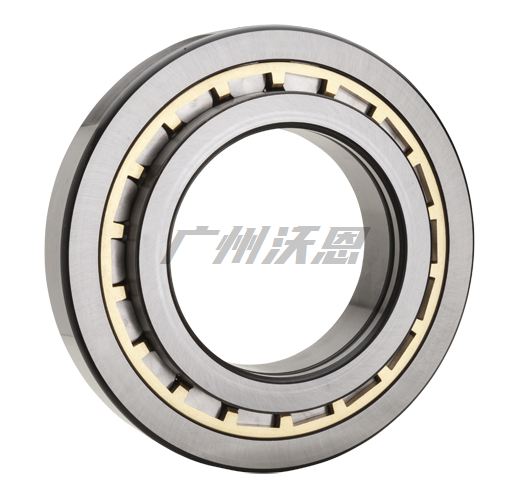

TS4- NUP 10 04 E X1 T2X C3 P5



其中第一項TS4代表高溫250度，還有TS3（高溫200度），TS2（高溫160度），此外還有陶瓷軸承前綴，可參考文章《NTN MEGAOHM系列絕緣軸承簡介》；



第二項NUP代表軸承類型，代表外圈雙擋邊，內圈單擋邊，另一邊帶可分離擋圈，此外還有N（外圈無擋邊，內圈雙擋邊），NU（外圈雙擋邊，內圈無擋邊），NF（外圈單擋邊，內圈雙擋邊），NJ（外圈雙擋邊，內圈單擋邊），NH（外圈雙擋邊，內圈單擋邊，另一邊帶可分離斜擋圈），NN（雙列圓柱滾子軸承），HJ（圓柱滾子軸承，帶斜擋圈），R/RN/RNU（特殊圓柱滾子軸承）等；



第三項10代表軸承系列，即ISO 10系列，此外還有2（ISO 02系列），22（寬ISO 02系列），23（寬ISO 03系列），3（ISO 03系列），4（ISO 04系列）等；



第四項04代表軸承內徑，即內徑20mm，除此外，還有00（內徑 10mm），01（內徑 12mm），02（內徑 15mm），其余乘以5即為內徑值，如05即為內徑 25mm；



第五項E代表軸承內部設計，即大容量圓柱滾子軸承，第六項X1代表軸承倒角；



第七項T2X代表軸承保持架，即尼龍保持架，此外還有無代號（標準保持架），F(xiàn)1（機加工鋼保持架），J（壓制鋼保持架），G1/L1（機加工黃銅保持架），T2（尼龍保持架）等；



第八項C3代表軸承游隙，第九項P5代表軸承精度，可參考《NTN微型深溝球軸承型號前后綴總說明》。
