根據系列的不同，NTN-SNR–直線軸可采用齒帶傳動、螺釘傳動、齒條和齒輪傳動或直線電機傳動進行生產。

齒帶傳動
帶齒帶傳動的線性軸適用于快速搬運和定位應用。所有軸均配有AT或STD齒形帶。這些是帶有集成鋼絲繩的擠壓聚氨酯皮帶。AT齒形皮帶以零間隙形狀進行。使用黑色齒帶可防止齒帶在紫外線輻射下變色。這些齒帶還具有以下特性：
·低磨損；
·免維護；
·高抗拉強度和低延伸率；
·高精度–節距誤差±0.2mm/m；
·抗紫外線；
·溫度范圍-25°C至+75°C，特殊版本可在-25°C以下使用；
·低噪音水平；
·獲得食品行業批準的版本。

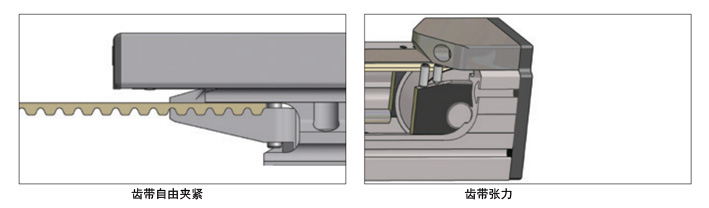

齒形皮帶通過齒段夾緊的特殊設計（如下圖左）允許齒帶自由夾緊。
NTN-SNR–線性軸的齒帶張力調整由一個可徑向移動的偏轉皮帶輪完成（如下圖右）。

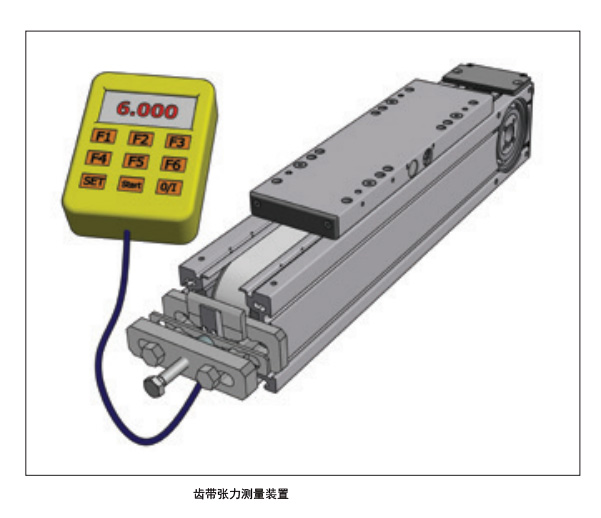

通過NTN SNR測量裝置設置正確的齒帶張力，借助力傳感器調整精確張力（如下圖）。



因此，不存在因齒帶張力過大而導致齒帶過載或皮帶輪軸承故障的風險。此外，通過中心對準和低磨損確保了最佳驅動特性。

齒帶軸的優點；
·高動態；
·可實現的長度；
·成本效益高；
·免維護驅動元件。

螺旋傳動

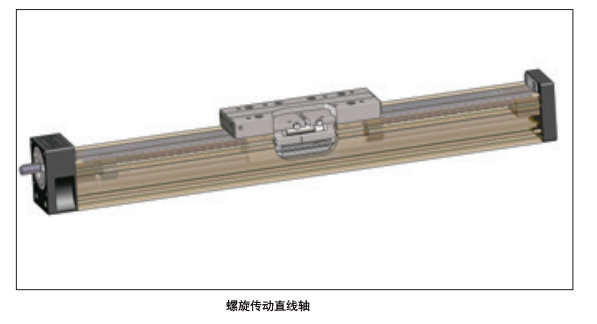

帶螺旋傳動的線性軸可配備滾珠絲杠（如下圖）和梯形絲杠。螺旋傳動特別適用于定位精度和重復性要求較高的場合，以及傳動元件的高剛性。傳動自適應可直接通過聯軸器和聯軸器錐或偏轉皮帶傳動完成。



為了在更長的長度上實現更高的速度，可以在AXC和AXDL系列的線性軸上配備一套或多套螺旋傳動支撐裝置（如下圖）。



螺旋傳動軸的優點
·長沖程，位置精度高；
·可選擇使用螺旋驅動支撐裝置，實現高速長沖程；
·各種音高的選擇；
·使用梯形螺釘時自鎖；
·驅動元件的高剛性；
·通常不需要齒輪箱。

齒輪齒條傳動

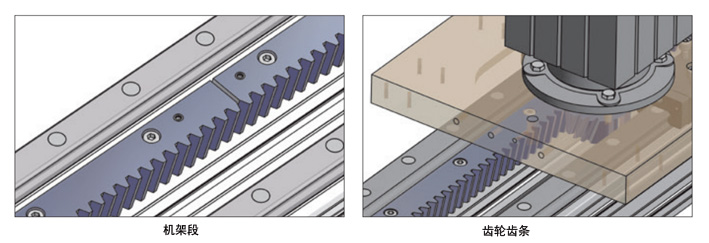

帶齒輪齒條傳動的線性軸具有非常高的可靠性，因此特別適合垂直應用。可以排列任意數量的機架段（如下圖左）。感應硬化機架和小齒輪（如下圖右）確保了很長的使用壽命。




直線電機軸的優點
·理論上無限長；
·可能有幾個驅動裝置；
·即使在高負載下，驅動元件也具有最高的剛度。

直線電機驅動

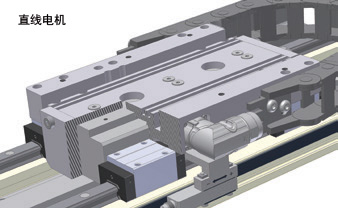

對于采用直線電機驅動的直線軸，無需將旋轉機械轉換為平動運動。因此，直線電機被稱為直線直接驅動。驅動力由集成在滑塊單元中的電機直接產生（如下圖）。



直線電機軸的優點
·理論上無限長；
·可能有幾個驅動裝置；
·最高的位置精度和重復性；
·極高的速度和加速度；
·維護和免磨損驅動元件；
·非常低的噪音水平。
