NTN 2LA-HSE920DTBTCS#2軸承尺寸、參數與圖紙

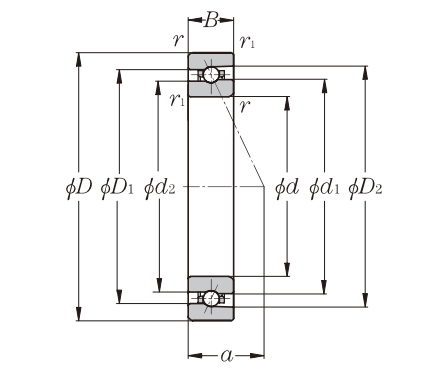

| 外形尺寸 (mm) | |
| 軸承內徑 d | 100 |
| 軸承外徑 D | 140 |
| 軸承厚度 B | 20 |
| 倒角半徑 rs.min | 1.1 |
| 倒角半徑 r1s.min | 0.6 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 113.8 |
| 內圈外徑 d2 | 111.7 |
| 外圈內徑 D1 | 126.2 |
| 外圈內徑 D2 | 130.7 |

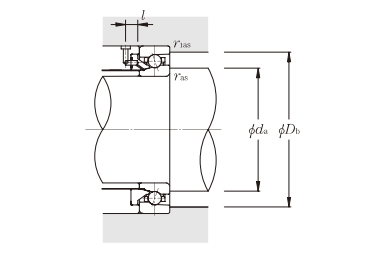

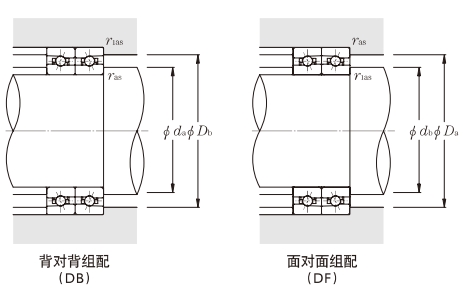

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 107 |
| 內圈外徑 db.min | 104.5 |
| 外圈內徑 Da.max | 133 |
| 外圈內徑 Db.max | 135.5 |
| 倒角半徑 ras.max | 1 |
| 倒角半徑 r1as.max | 0.6 |
| 螺栓距 l.min | - |

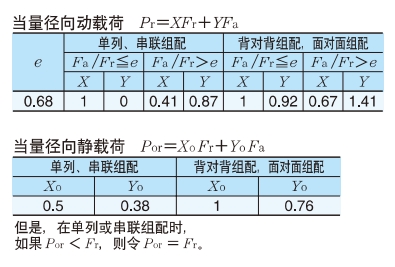

| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 36.5 |
| 額定靜載荷 Cor | 32.5 |
| 極限軸向載荷（靜止時） | 48 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Cr | 3700 |
| 額定靜載荷 Cor | 3350 |
| 極限軸向載荷（靜止時） | 4900 |
| 極限轉速（r/min） | |
| 脂潤滑 | 11100 |
| 油潤滑 | 17600 |
| 其他參數 | |
| 系數 fo | 11 |
| 作用點位置 a | 26.2 |
| 空間容積 | 32 立方厘米 |
| 單列參考重量 | 0.82 kg |
