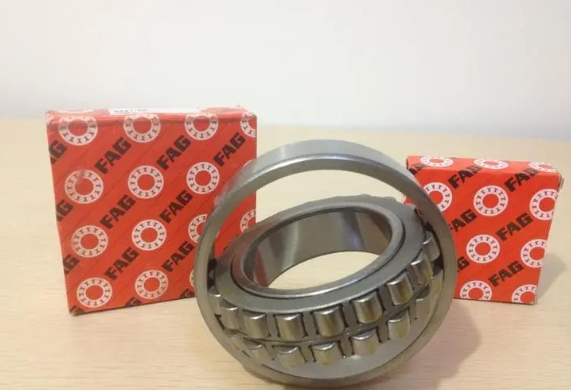

FAG 23124-E1-TVPB-C3#E軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 200 |
| 軸承厚度 B | 62 |
| 倒角半徑 r.min | 2 |
| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 177.4 |
| 內圈外徑 d2 ≈ | 136.2 |
| 潤滑槽徑 ds | 4.8 |
| 潤滑孔徑 ns | 9.5 |
| 內圈外徑 da.min | 131 |
| 外圈內徑 Da.max | 189 |
| 倒角半徑 ra.max | 2 |
| 載荷（kN） | |
| 基本動載荷 C | 630000 |
| 基本靜載荷 Co | 800000 |
| 疲勞極限載荷 Cur | 73000 |
| 極限轉速（/min） | |
| 參考轉速 | 3400 |
| 極限轉速 | 2290 |
| 參考重量 | |
| 7.39 | |
| 其他參數 | |
| 常數 e | 0.28 |
| 軸向載荷系數 Y1 | 2.39 |
| 軸向載荷系數 Y2 | 3.56 |
| 軸向載荷系數 Y0 | 2.34 |
| 相關產品推薦 | |||
| 型號 | 市場價 | 喬峰價 | 庫存 |
| 23124-E1-XL-TVPB軸承 | ￥1467.7元 | 電話咨詢 | 3 |
| 23124-E1-XL-K-TVPB-C3軸承 | ￥3026.4元 | 電話咨詢 | 1 |
| 23124-E1-XL-K-TVPB軸承 | ￥3259.1元 | 電話咨詢 | 21 |
| 23124-E1-XL-TVPB-C3軸承 | ￥3259.1元 | 電話咨詢 | 10 |
