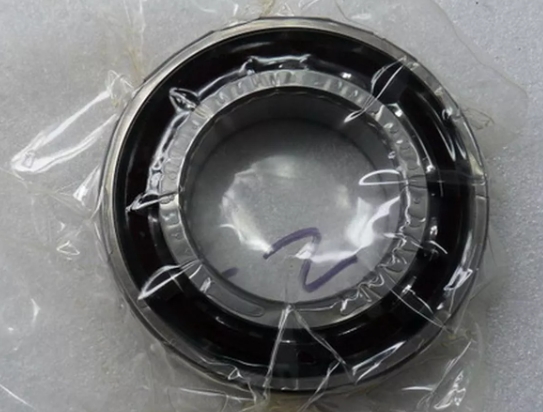

SNFA E255-7CE3-TDM軸承尺寸、參數與圖紙
| SKF軸承基本代號 | |
| 7211ACD/P4A | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 軸承外徑 D | 100 |
| 軸承厚度 B | 21 |
| 倒角半徑 r1,2.min | 1.5 |
| 倒角半徑 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 內圈外徑 d1 ≈ | 68.9 |
| 外圈內徑 D1 ≈ | 86.1 |
| 倒角半徑 r1,2.min | 1.5 |
| 倒角半徑 r3,4.min | 0.6 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 64 |
| 外圈擋肩 Da.max | 91 |
| 外圈擋肩 Db.max | 95.8 |
| 倒角半徑 ra.max | 1.5 |
| 倒角半徑 rb.max | 0.6 |
| 極限轉速（r/min） | |
| 脂潤滑 | 13000 |
| 油潤滑 | 20000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 52.7 |
| 額定靜載荷 Co | 40.5 |
| 疲勞極限載荷 Pu | 1.73 |
| 其他參數 | |
| 計算系數 fo | - |
| 作用點位置 a | 29 mm |
| 參考重量 | 0.61 kg |
| 相關產品推薦 | |||
| 型號 | 市場價 | 喬峰價 | 庫存 |
| 7211ACD/P4ATBTC軸承 | ￥3799.07元 | 電話咨詢 | 1 |
