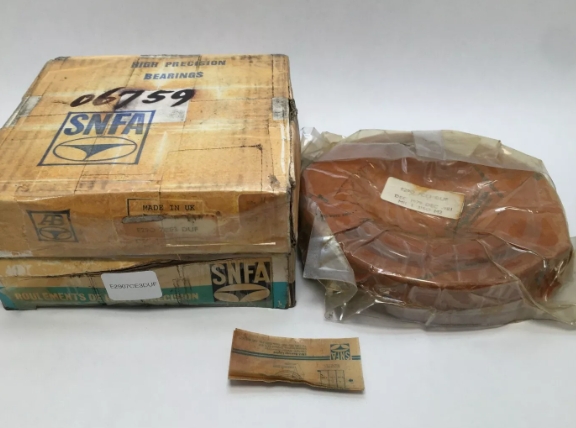

SNFA E230-7CE1-TDM軸承尺寸、參數與圖紙
| SKF軸承基本代號 | |
| 7206CD/P4A | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 30 |
| 軸承外徑 D | 62 |
| 軸承厚度 B | 16 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 30 |
| 內圈外徑 d1 ≈ | 40.2 |
| 外圈內徑 D1 ≈ | 51.8 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 35.6 |
| 外圈擋肩 Da.max | 56.4 |
| 外圈擋肩 Db.max | 59.6 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.3 |
| 極限轉速（r/min） | |
| 脂潤滑 | 24000 |
| 油潤滑 | 38000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 24.2 |
| 額定靜載荷 Co | 16 |
| 疲勞極限載荷 Pu | 0.67 |
| 其他參數 | |
| 計算系數 fo | 14 |
| 作用點位置 a | 14 mm |
| 參考重量 | 0.2 kg |
