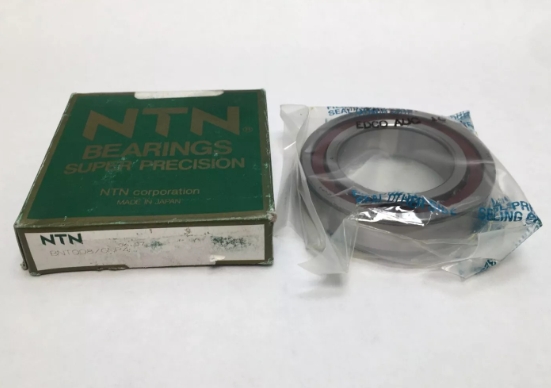

NTN BNT209DB+30D3/GLP4軸承尺寸、參數(shù)與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 45 |
| 軸承外徑 D | 85 |
| 軸承厚度 B | 19 |
| 倒角半徑 rs.min | 1.1 |
| 倒角半徑 r1s.min | 0.6 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 57.3 |
| 內圈外徑 d2 | 51.9 |
| 外圈內徑 D1 | 73 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 52 |
| 內圈外徑 db.min | 49.5 |
| 外圈內徑 Da.max | 78 |
| 倒角半徑 ras.max | 1 |
| 倒角半徑 r1as.max | 0.6 |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 31 |
| 額定靜載荷 Cor | 18.9 |
| 極限軸向載荷（靜止時） | 27.3 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Cr | 3200 |
| 額定靜載荷 Cor | 1920 |
| 極限軸向載荷（靜止時） | 2780 |
| 極限轉速（r/min） | |
| 脂潤滑 | 14900 |
| 油潤滑 | 29600 |
| 其他參數(shù) | |
| 系數(shù) fo | 9.3 |
| 作用點位置 a | 18.3 |
| 空間容積 | 16 立方厘米 |
| 單列參考重量 | 0.44 kg |
