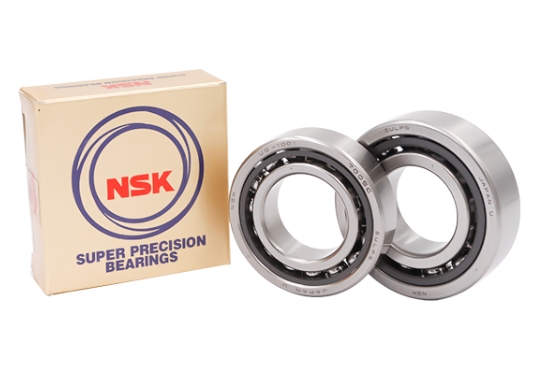

NSK 7226ADB+KL20C3軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 130 |
| 軸承外徑 D | 230 |
| 軸承厚度 B | 40 |
| 倒角半徑 r.min | 3 |
| 倒角半徑 r1.min | 1.1 |
| 作用點位置 a | 72 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 144 |
| 外圈內徑 Da.max | 216 |
| 外圈內徑 Db.max | 223 |
| 倒角半徑 ra.max | 2.5 |
| 倒角半徑 rb.max | 1 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 199 |
| 額定靜載荷 Cor | 193 |
| 極限軸向載荷 | 127 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 559 N |
| 軸向剛度（DB、DF組合） | 339 N/μm |
| 測量軸向游隙 | -5 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 3764 N |
| 軸向剛度（DB、DF組合） | 660 N/μm |
| 測量軸向游隙 | -30 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 9804 N |
| 軸向剛度（DB、DF組合） | 942 N/μm |
| 測量軸向游隙 | -60 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 13576 N |
| 軸向剛度（DB、DF組合） | 1068 N/μm |
| 測量軸向游隙 | -75 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 4200 |
| 油潤滑 | 5600 |
| 其他參數 | |
| 接觸角 | 30 ° |
| 系數 fo | - |
| 參考重量 | 6.28 kg |
