NSK 7015CTYNDULP4Y S軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 75 |
| 軸承外徑 D | 115 |
| 軸承厚度 B | 20 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r1.min | 0.6 |
| 作用點位置 a | 22.7 |

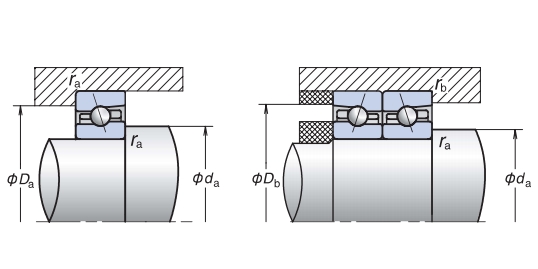

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 82 |
| 外圈內徑 Da.max | 108 |
| 外圈內徑 Db.max | 110 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 50.5 |
| 額定靜載荷 Cor | 45.5 |
| 極限軸向載荷 | 28.1 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 151 N |
| 軸向剛度（DB、DF組合） | 70 N/μm |
| 測量軸向游隙 | -7 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 294 N |
| 軸向剛度（DB、DF組合） | 92 N/μm |
| 測量軸向游隙 | -14 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 796 N |
| 軸向剛度（DB、DF組合） | 144 N/μm |
| 測量軸向游隙 | -31 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 1573 N |
| 軸向剛度（DB、DF組合） | 202 N/μm |
| 測量軸向游隙 | -49 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 12200 |
| 油潤滑 | 18500 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 15.9 |
| 參考重量 | 0.643 kg |
