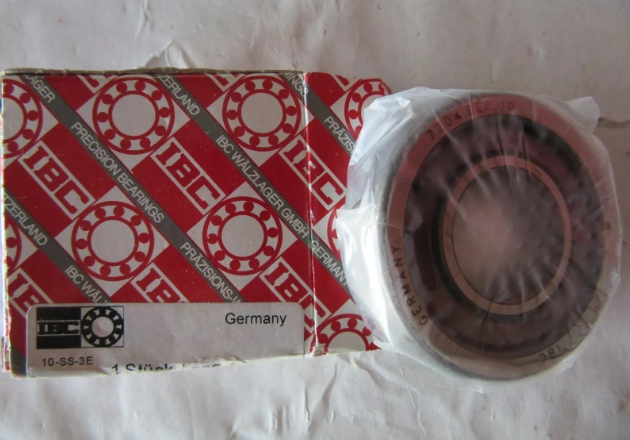

IBC 7205.C.T.2RSZ.P4A.UL軸承尺寸、參數與圖紙
| 接觸角 | |
| 15800 ° | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 25 |
| 軸承外徑 D | 52 |
| 軸承厚度 B | 15 |
| 內圈外徑 d1 | 34.7 |
| 外圈內徑 D1 | 43.3 |
| 倒角半徑 r1,2.max | 1 |
| 倒角半徑 r3,4.max | 0.6 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 31.4 |
| 外圈擋肩 Da.max | 45.4 |
| 外圈擋肩 Db.max | 45.2 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 額定載荷（N） | |
| 動態額定載荷 Cr | 15800 |
| 靜態徑向載荷 Cor | 9500 |
| 疲勞極限載荷 Cu | 352 |
| 極限轉速（r/min） | |
| 脂潤滑 | 28500 |
| 油/油霧潤滑 | 41000 |
| 超輕預緊 | |
| 預緊力 Fv | 35 N |
| 凸出量 δ | 6 μm |
| 軸向剛度 Sa | 24 N/μm |
| 徑向剛度 Sr | 150 N/μm |
| 卸載力 F.AK | 100 N |
| 輕型預緊 | |
| 預緊力 Fv | 70 N |
| 凸出量 δ | 9 μm |
| 軸向剛度 Sa | 30 N/μm |
| 徑向剛度 Sr | 190 N/μm |
| 卸載力 F.AK | 200 N |
| 中等預緊 | |
| 預緊力 Fv | 160 N |
| 凸出量 δ | 14 μm |
| 軸向剛度 Sa | 45 N/μm |
| 徑向剛度 Sr | 220 N/μm |
| 卸載力 F.AK | 450 N |
| 重壓預緊 | |
| 預緊力 Fv | 320 N |
| 凸出量 δ | 20 μm |
| 軸向剛度 Sa | 60 N/μm |
| 徑向剛度 Sr | 280 N/μm |
| 卸載力 F.AK | 890 N |
| 其他參數 | |
| 注入直徑 d.pi | 36.1 mm |
| 作用點位置 a | 13 mm |
| 精密鎖緊螺母型號 | MBA25 |
| 參考重量 | 0.128 kg |
