FAG XCB71904E.T.P4.SUL軸承尺寸、參數與圖紙

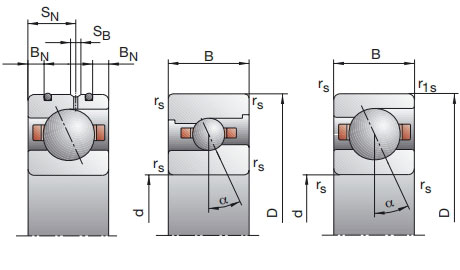

| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 37 |
| 軸承厚度 B | 9 |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r1.min | 0.3 |

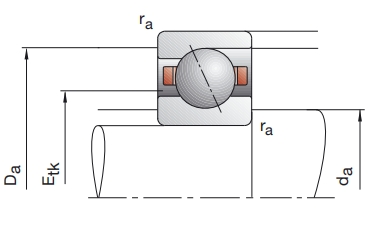

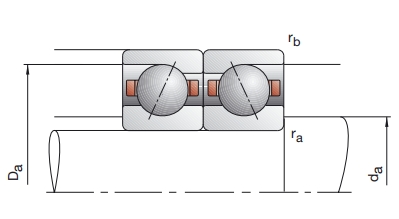

| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.h12 | 24 |
| 外圈擋肩 Da.h12 | 33.5 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | 0.3 |
| DLR潤滑尺寸 (mm) | |
| O形圈邊距 Bn | - |
| 潤滑孔邊距 Sn | - |
| 潤滑槽直徑 Sb | - |
| Etk | 26.8 |
| 額定載荷（kN） | |
| 動態額定載荷 C.dyn | 10.8 |
| 靜態徑向載荷 Co.stat | 3.05 |
| 極限轉速（r/min） | |
| 脂潤滑 | 56000 |
| 油潤滑 | 85000 |
| 輕型預緊 | |
| 預緊力 Fv | 27 N |
| 卸載力 Kae | 80 N |
| 軸向剛度 Sa | 47.7 N/μm |
| 中等預緊 | |
| 預緊力 Fv | 77 N |
| 卸載力 Kae | 231 N |
| 軸向剛度 Sa | 69.4 N/μm |
| 重壓預緊 | |
| 預緊力 Fv | 193 N |
| 卸載力 Kae | 595 N |
| 軸向剛度 Sa | 98.9 N/μm |
| 參考重量 | |
| 0.03 | |
