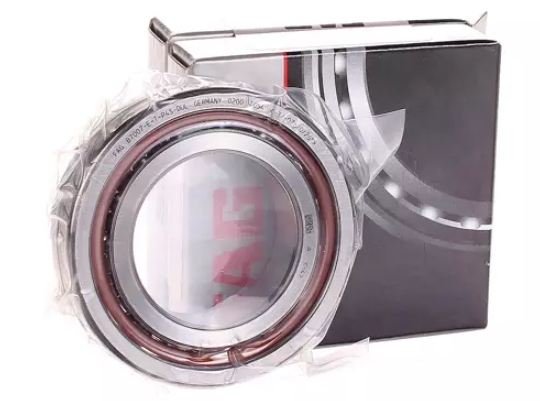

FAG XC7009-E-TX-P4S-H145A-UL軸承尺寸、參數(shù)與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 45 |
| 軸承外徑 D | 75 |
| 軸承厚度 B | 16 |
| 倒角半徑 r.min | 1 |
| 倒角半徑 r1.min | 1 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.h12 | 51 |
| 外圈擋肩 Da.h12 | 69 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.3 |
| DLR潤滑尺寸 (mm) | |
| O形圈邊距 Bn | 3.4 |
| 潤滑孔邊距 Sn | 9.3 |
| 潤滑槽直徑 Sb | 1.4 |
| Etk | 57.7 |
| 額定載荷（kN） | |
| 動態(tài)額定載荷 C.dyn | 18.6 |
| 靜態(tài)徑向載荷 Co.stat | 8 |
| 極限轉速（r/min） | |
| 脂潤滑 | 30000 |
| 油潤滑 | 45000 |
| 輕型預緊 | |
| 預緊力 Fv | 49 N |
| 卸載力 Kae | 142 N |
| 軸向剛度 Sa | 85.5 N/μm |
| 中等預緊 | |
| 預緊力 Fv | 147 N |
| 卸載力 Kae | 431 N |
| 軸向剛度 Sa | 126.1 N/μm |
| 重壓預緊 | |
| 預緊力 Fv | 294 N |
| 卸載力 Kae | 876 N |
| 軸向剛度 Sa | 163.3 N/μm |
| 參考重量（kg） | |
| 0.26 | |
